Soportes Cáviti
Definición
Los soportes Cáviti están diseñados para la ejecución de pavimentos flotantes de exteriores.
Pueden utilizarse en todo tipo de retículas y con baldosas de hormigón, cerámicas o con tarimas flotantes rastreladas.

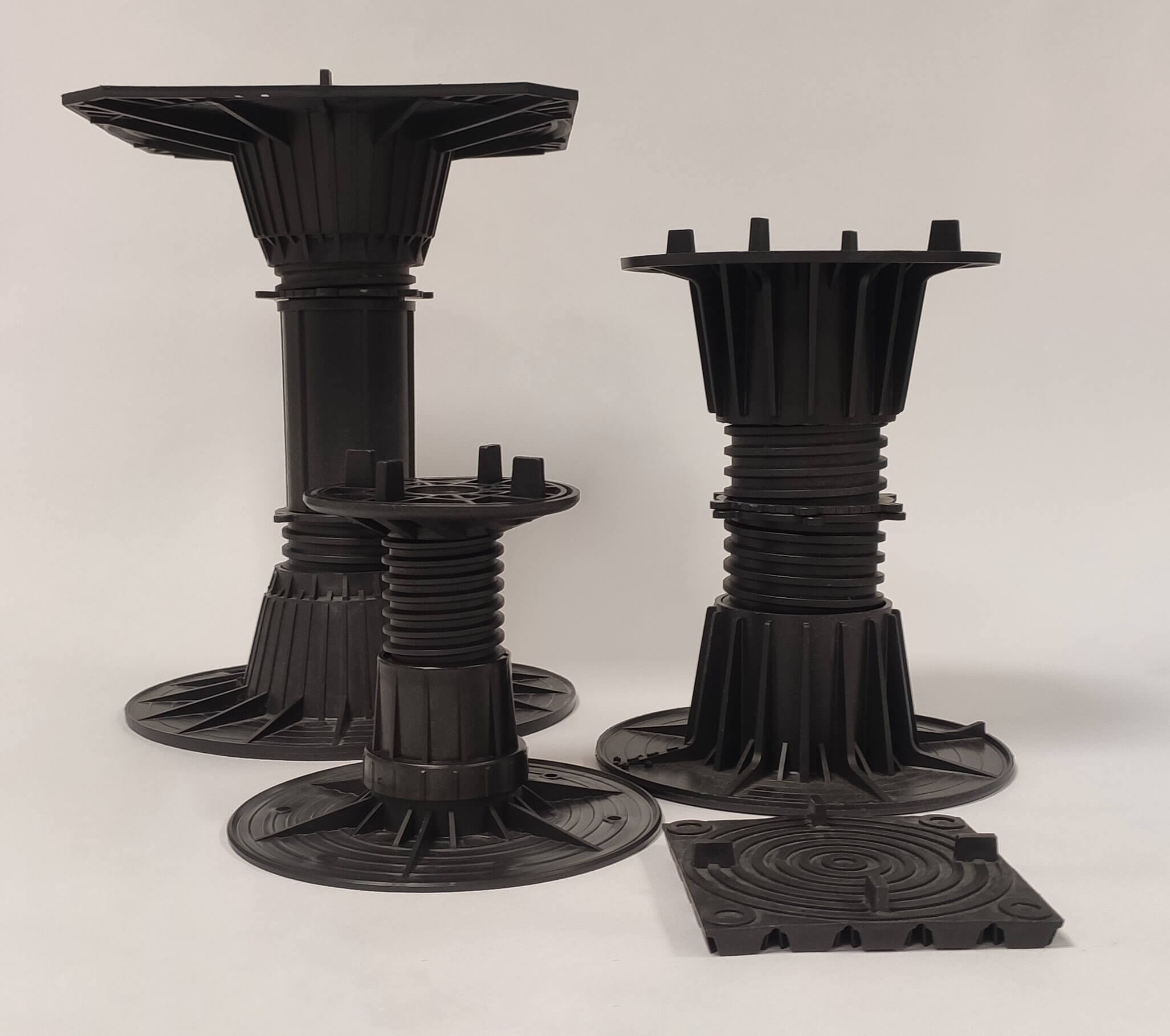

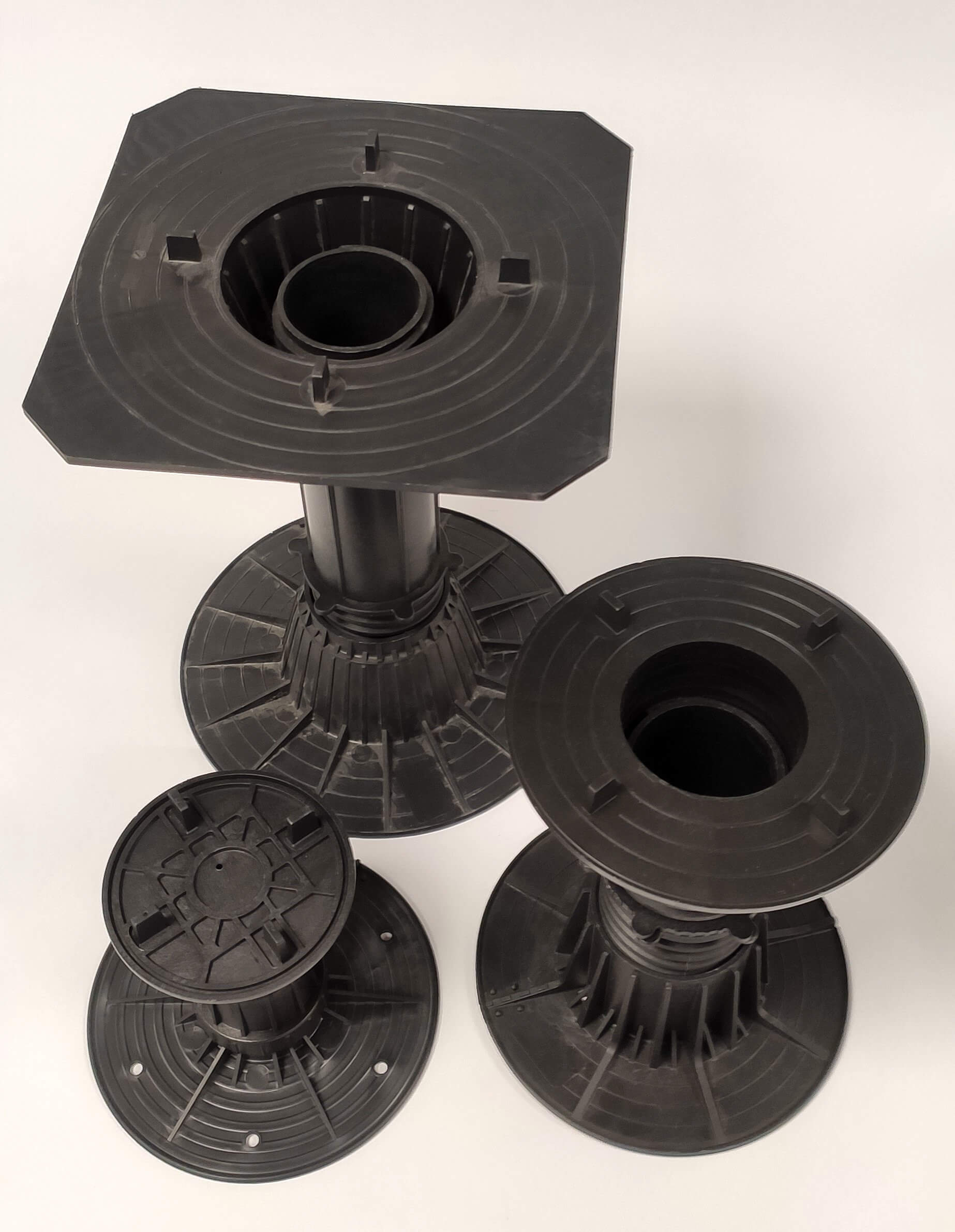

Básicamente existen dos tipologías de soportes o plots, aquellos no regulables, con altura fija y gran capacidad de carga, y los regulables, tecnológicamente más evolucionados, que permiten ajustes en altura y corrección de pendiente en función de las necesidades.
Dentro de estos últimos existes distintos modelos en función de su uso, las alturas de trabajo y la capacidad de carga a compresión.

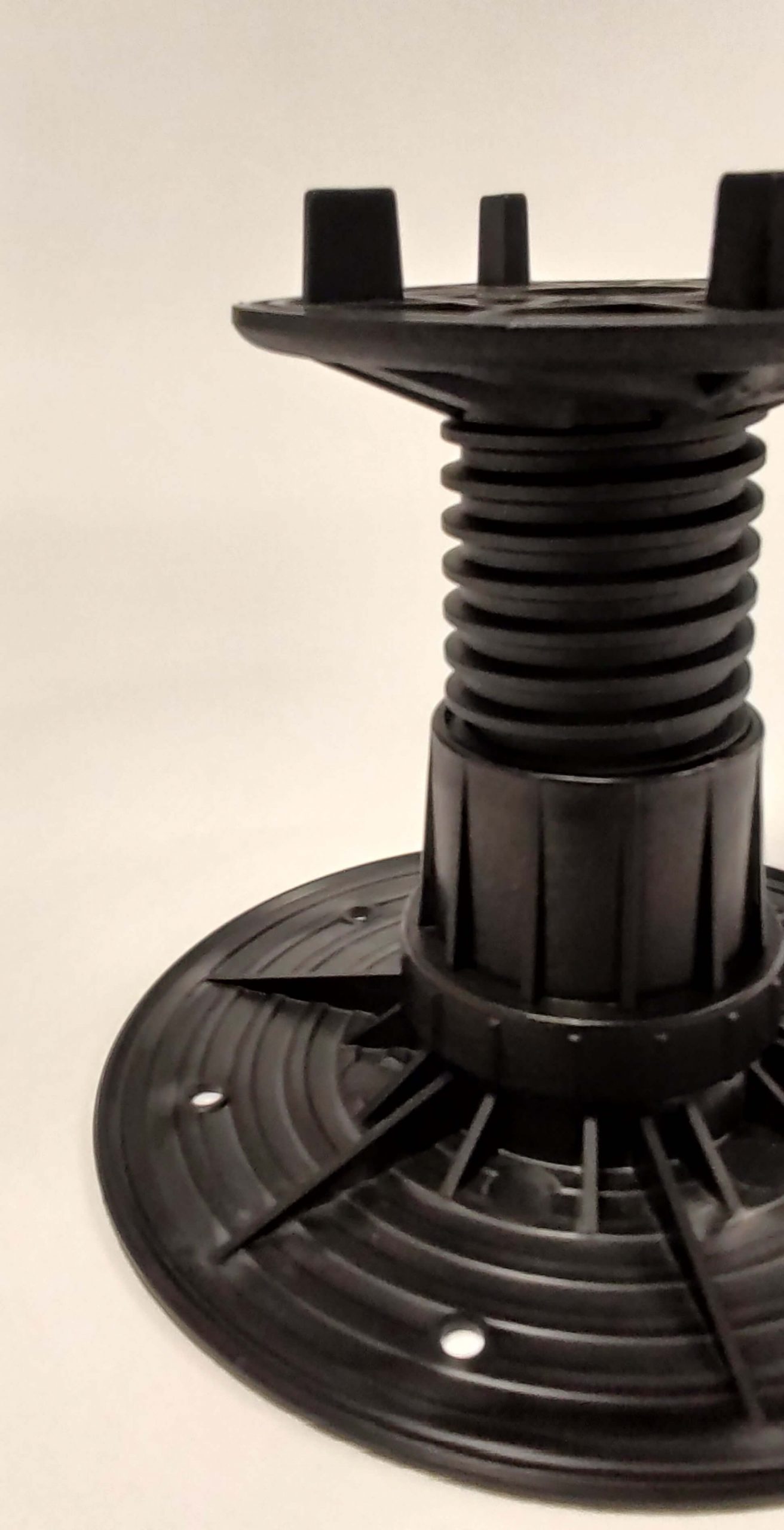

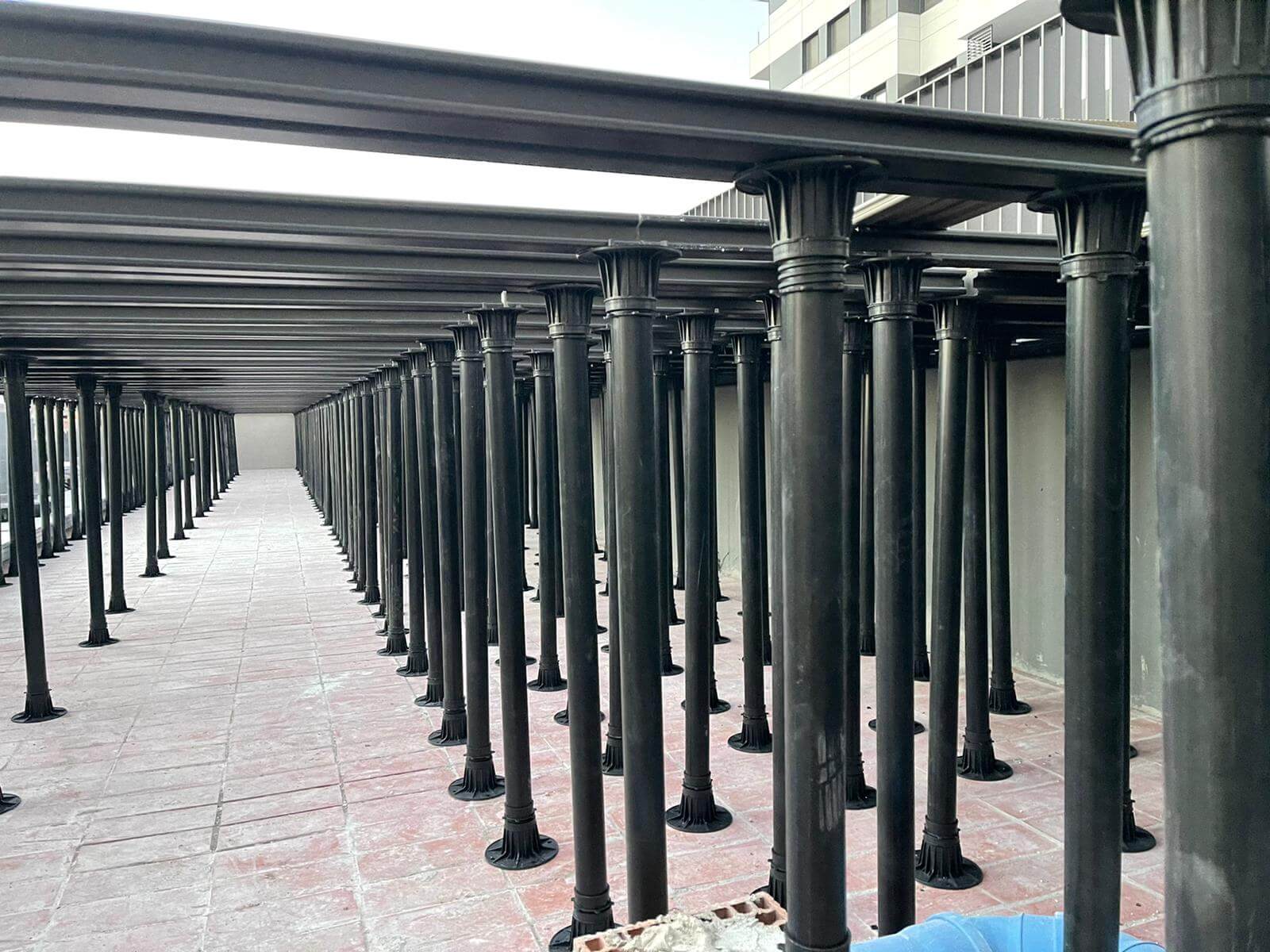

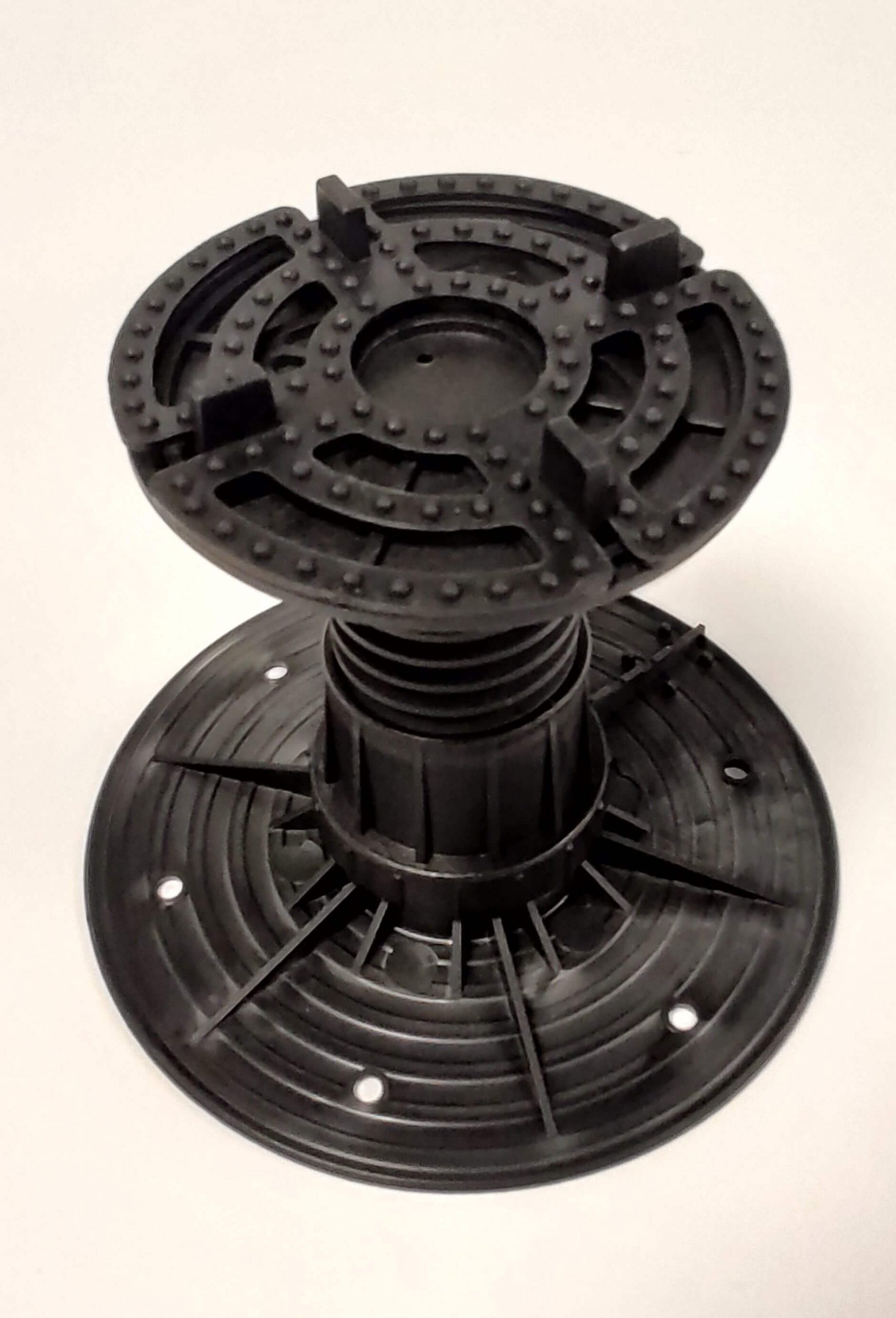

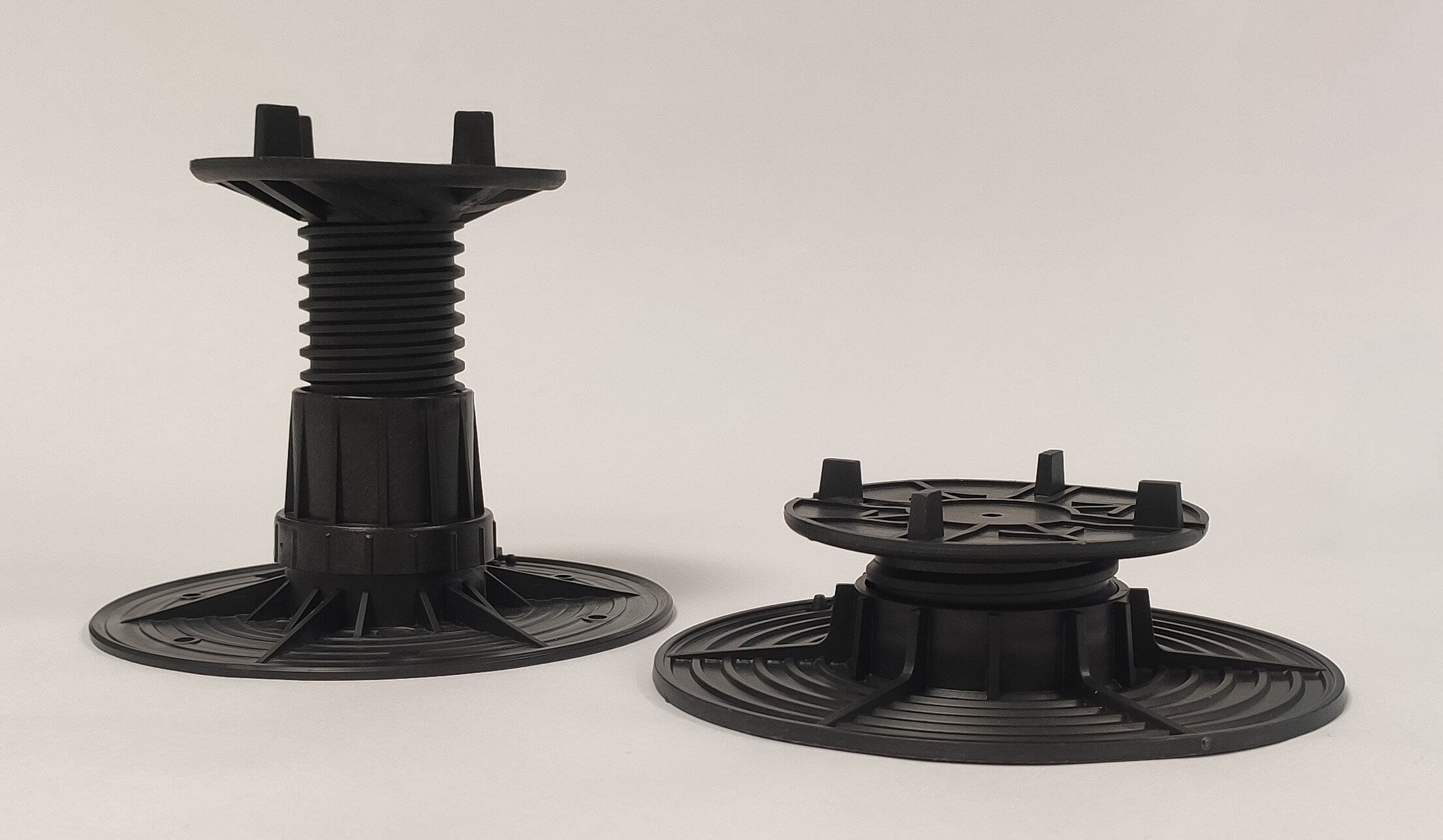

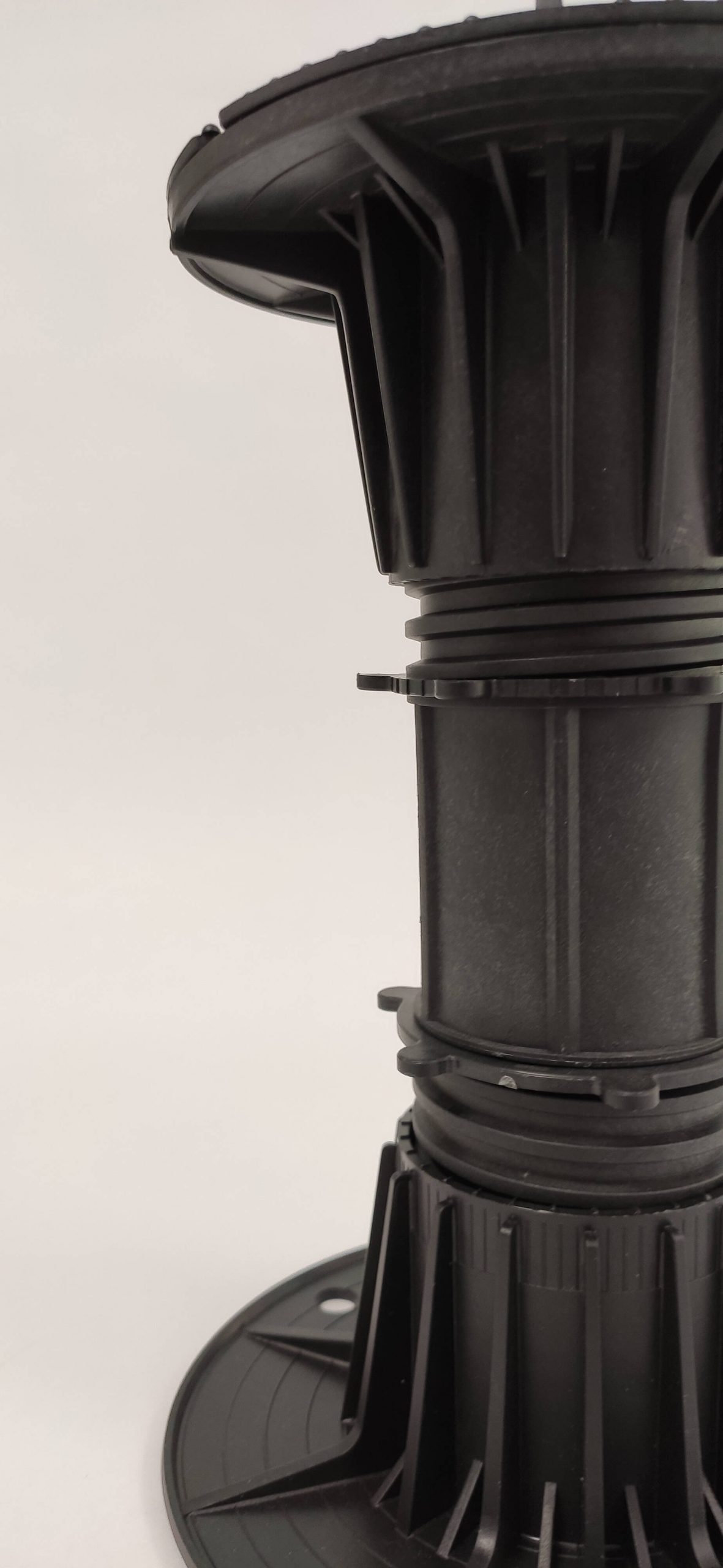

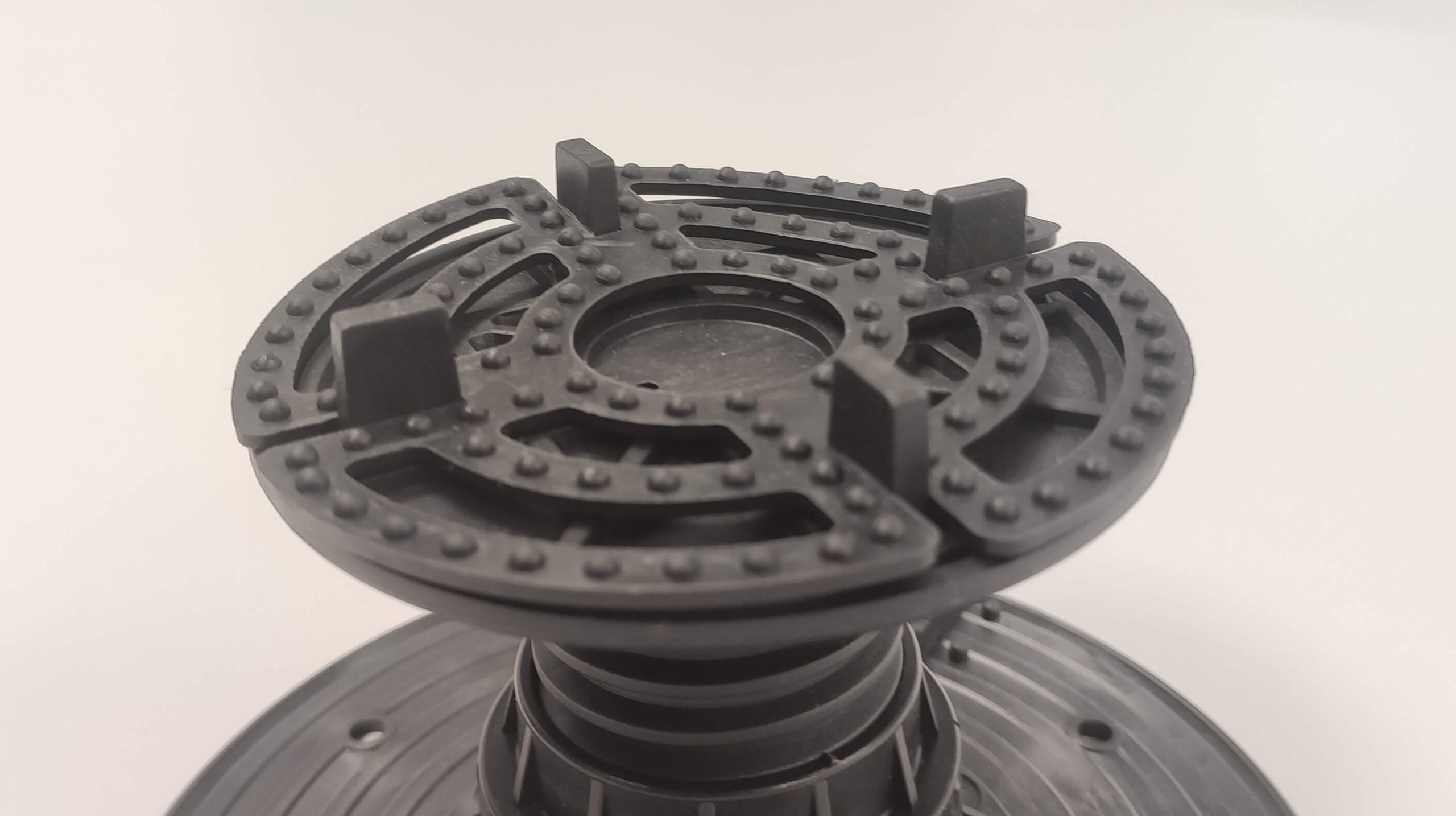

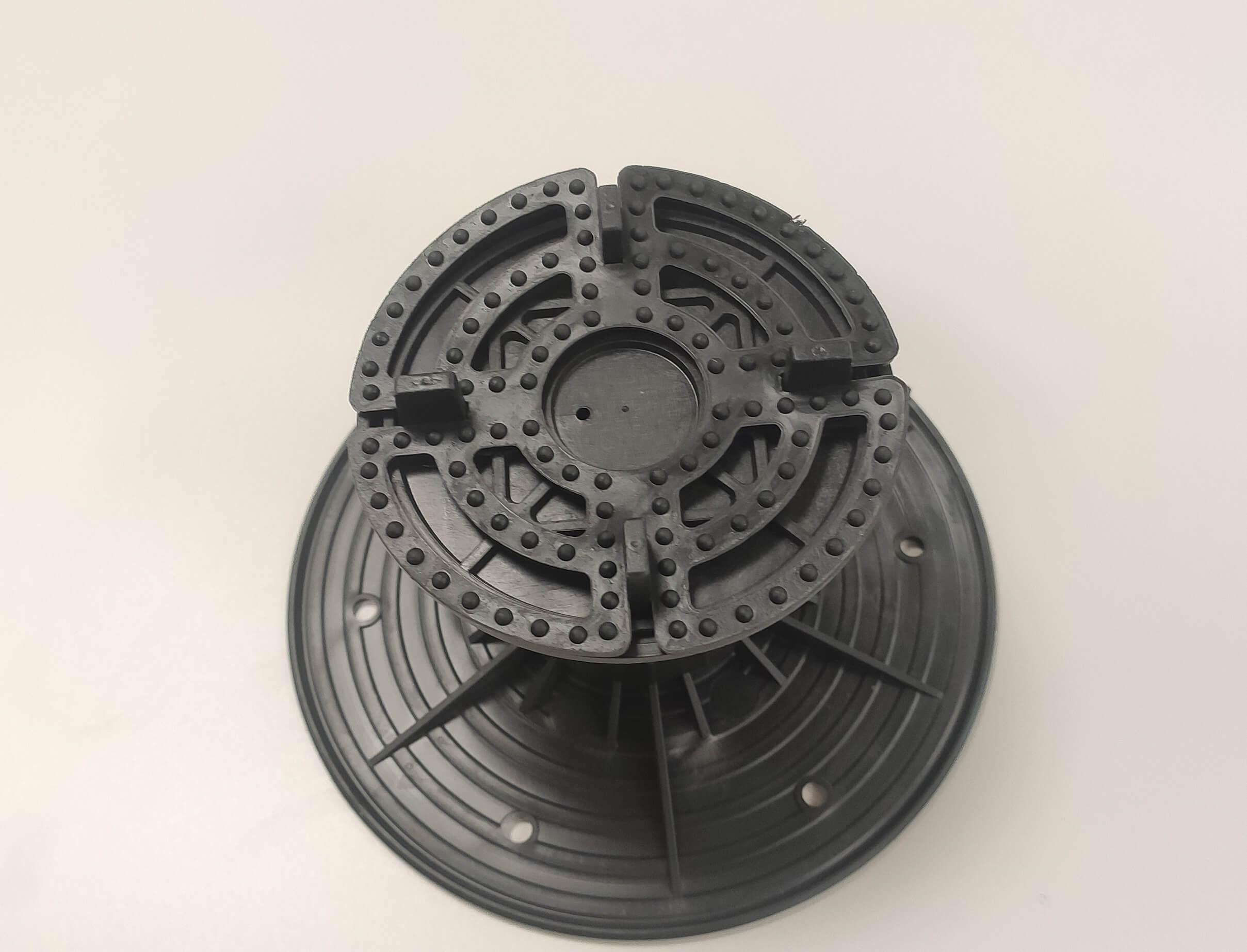

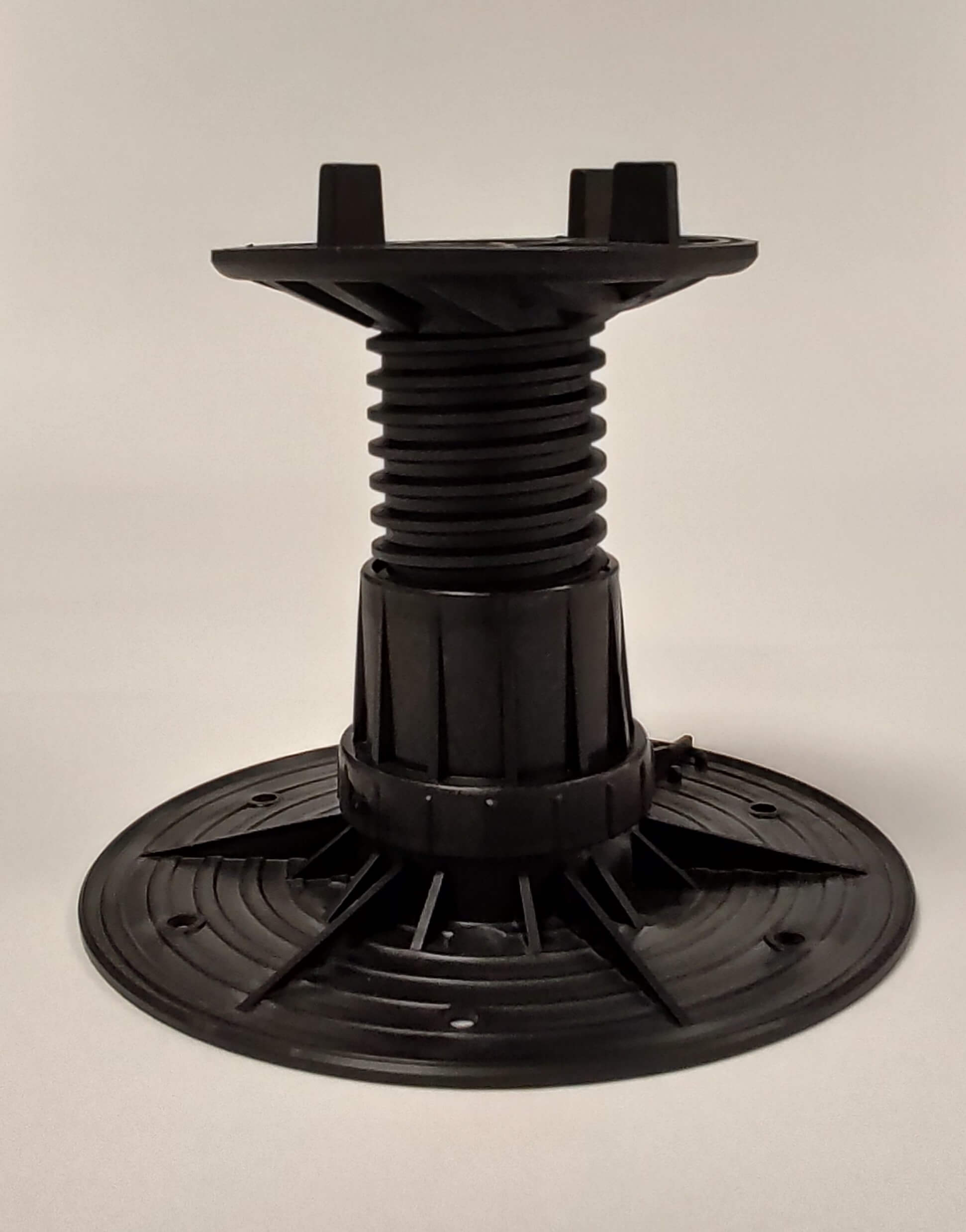

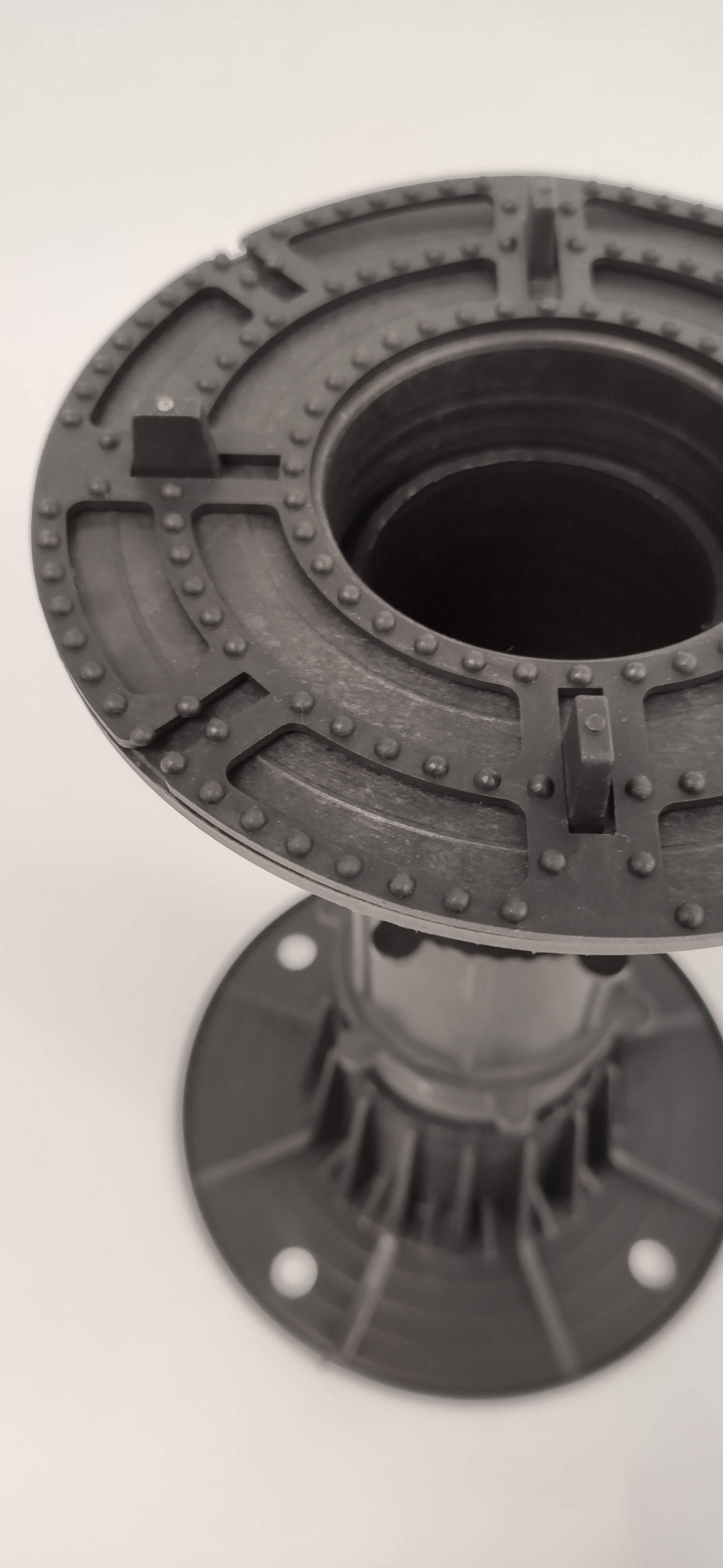

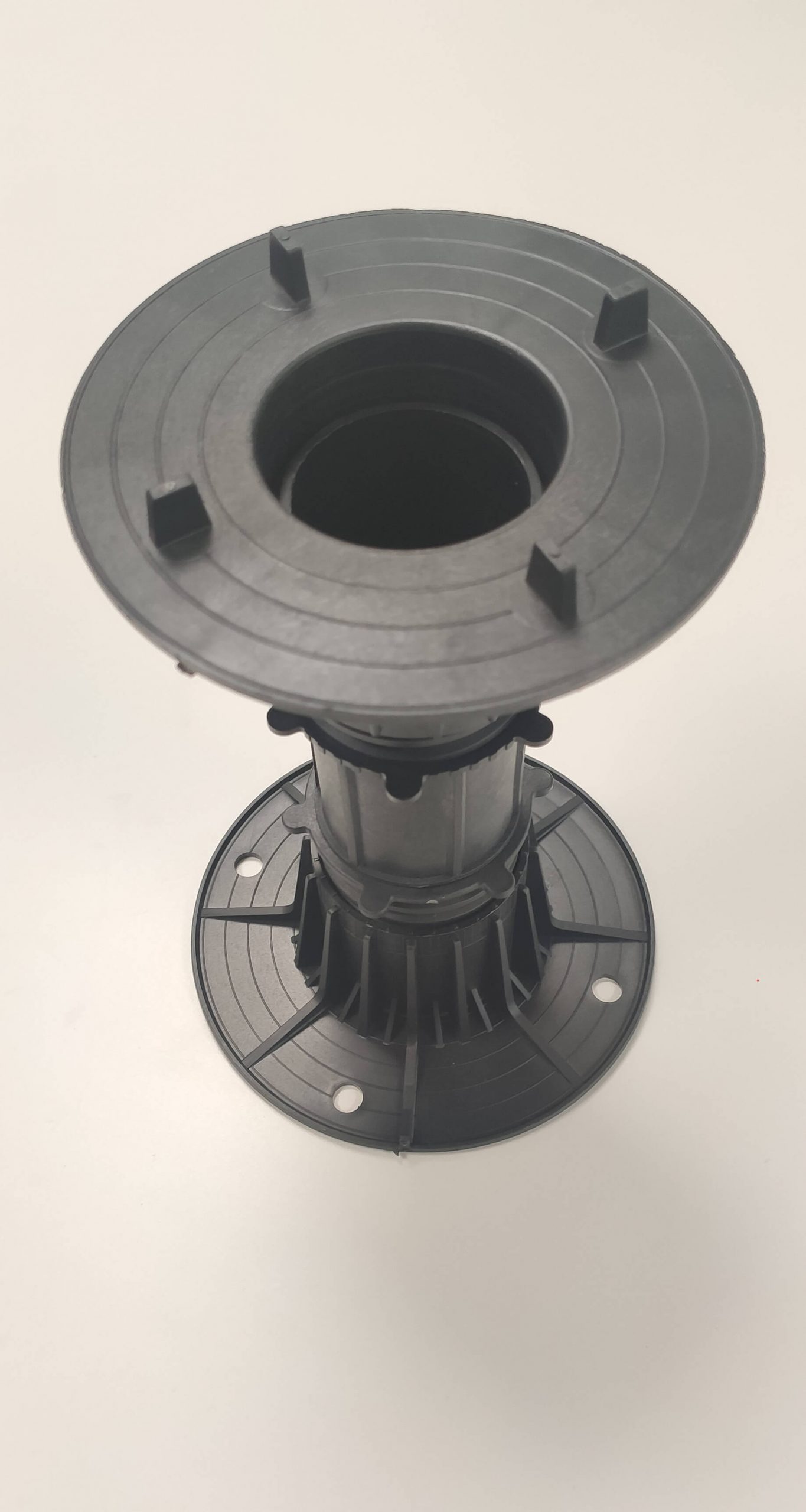

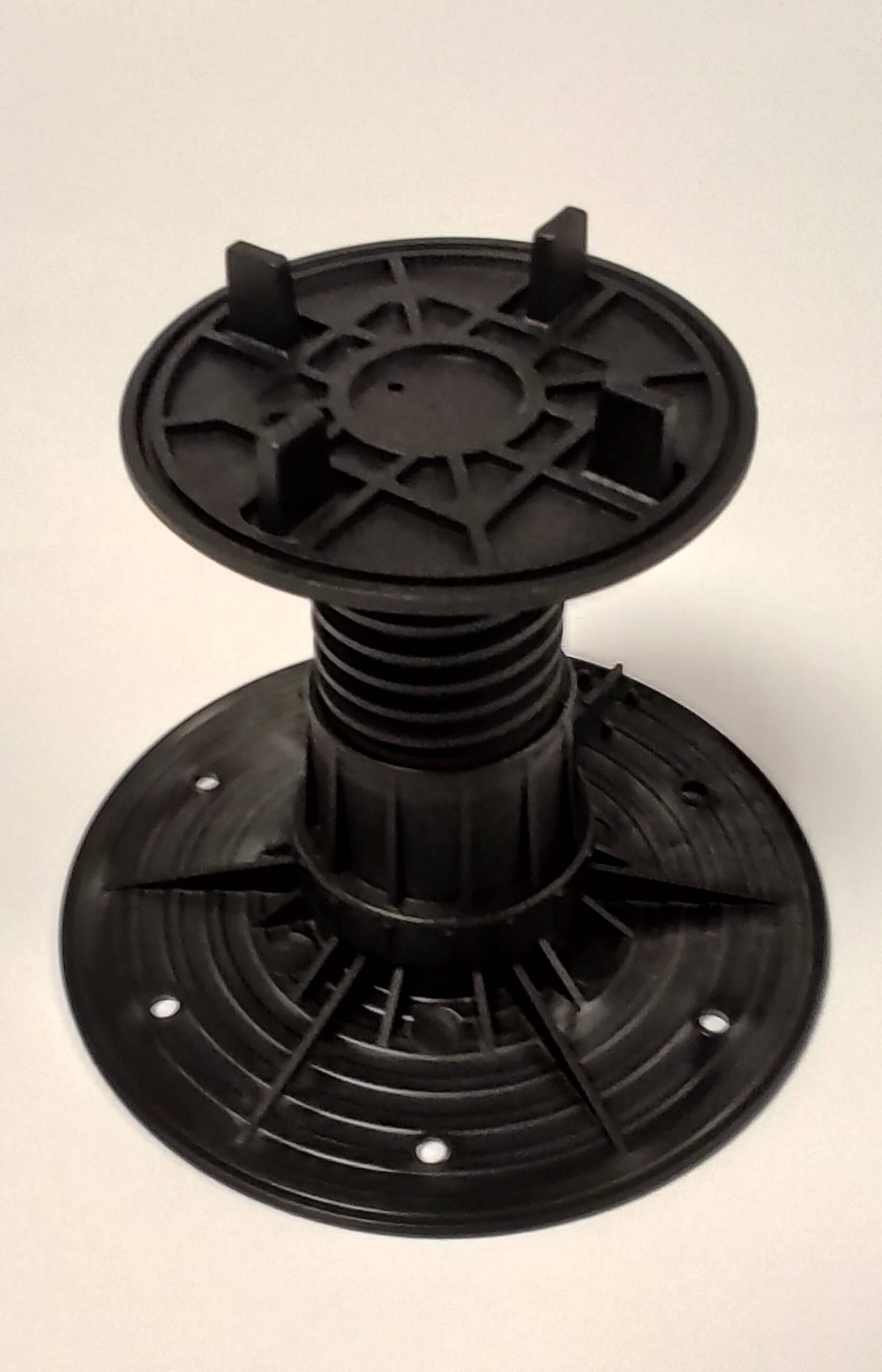

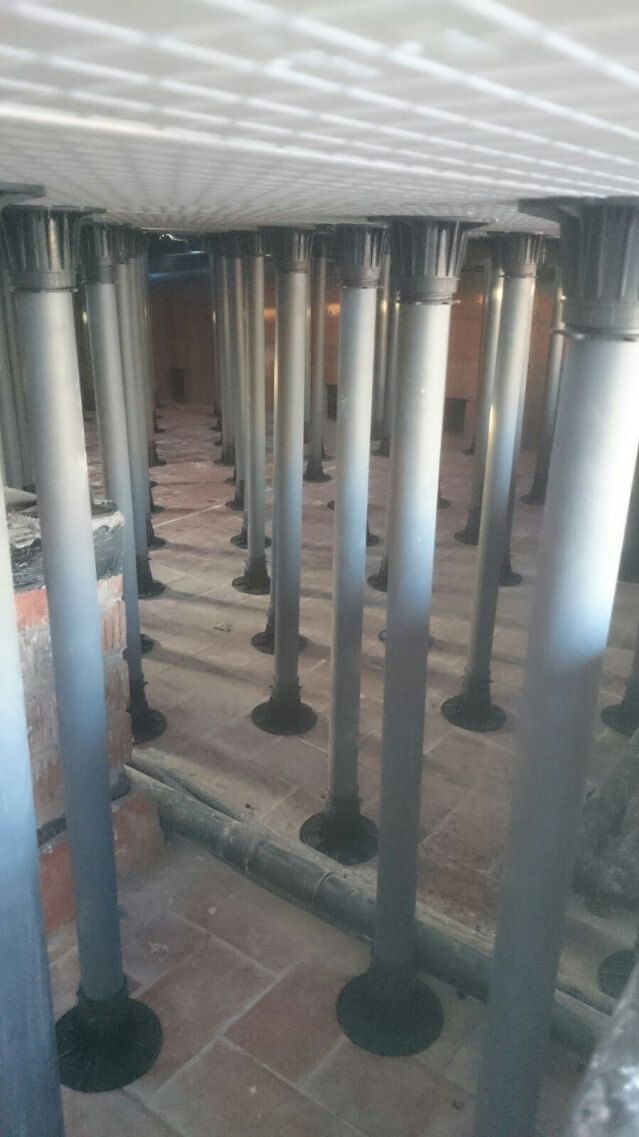

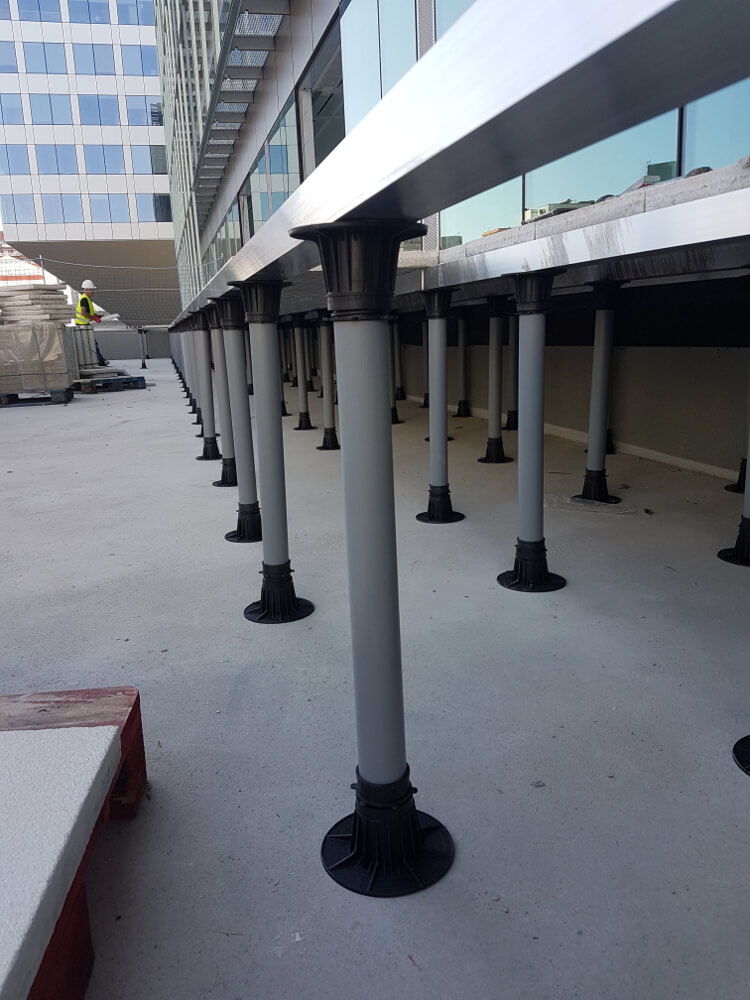

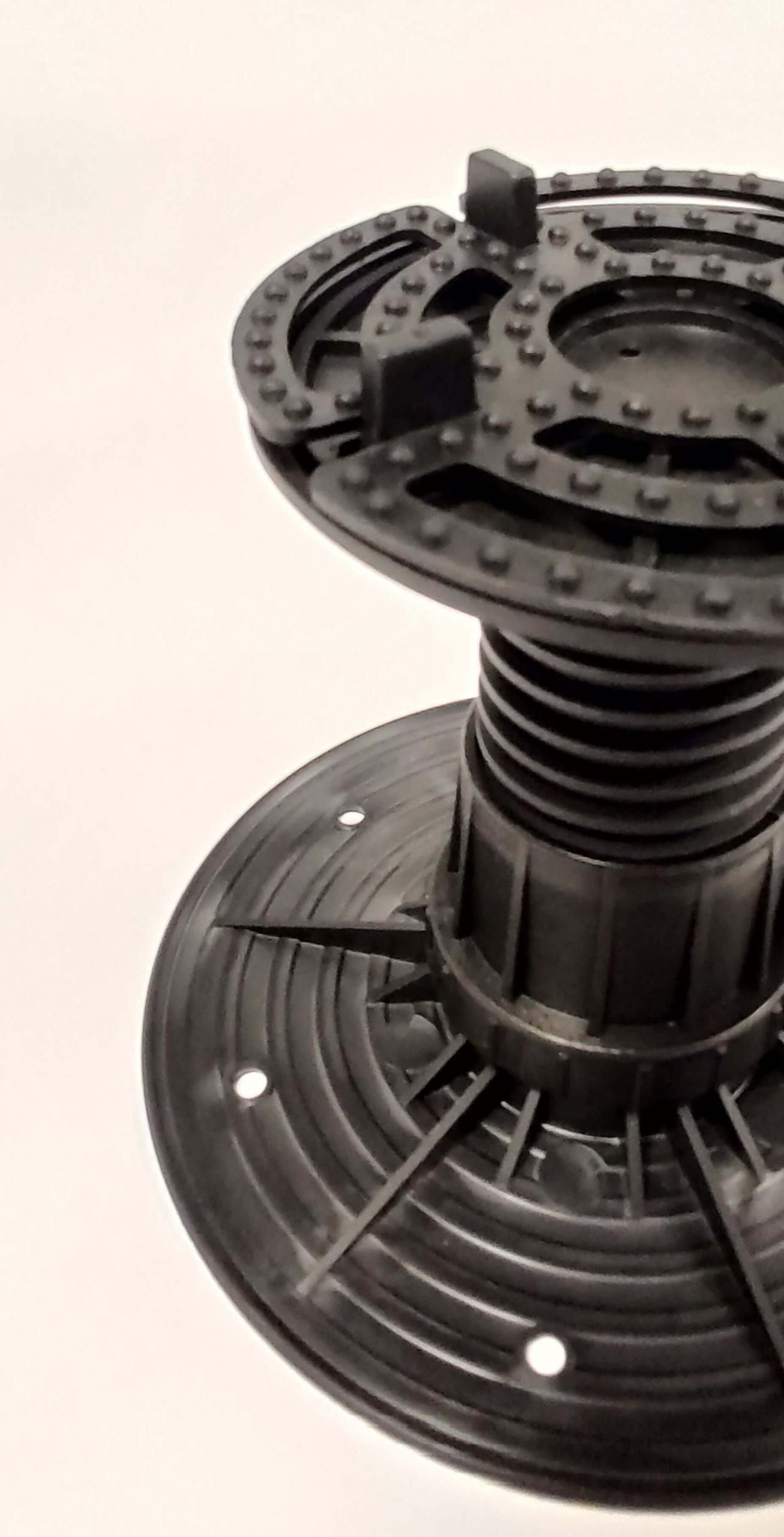

Desde el modelo más sencillo SC750 con 750 kg de capacidad de carga a compresión por apoyo, hasta el modelo más potente SC2000, con 2000 kg de capacidad de carga por soporte y altura máxima de trabajo, según fabricación estándar, de 610 mm, aunque se podrán fabricar alturas incluso superiores a 1.000 mm.

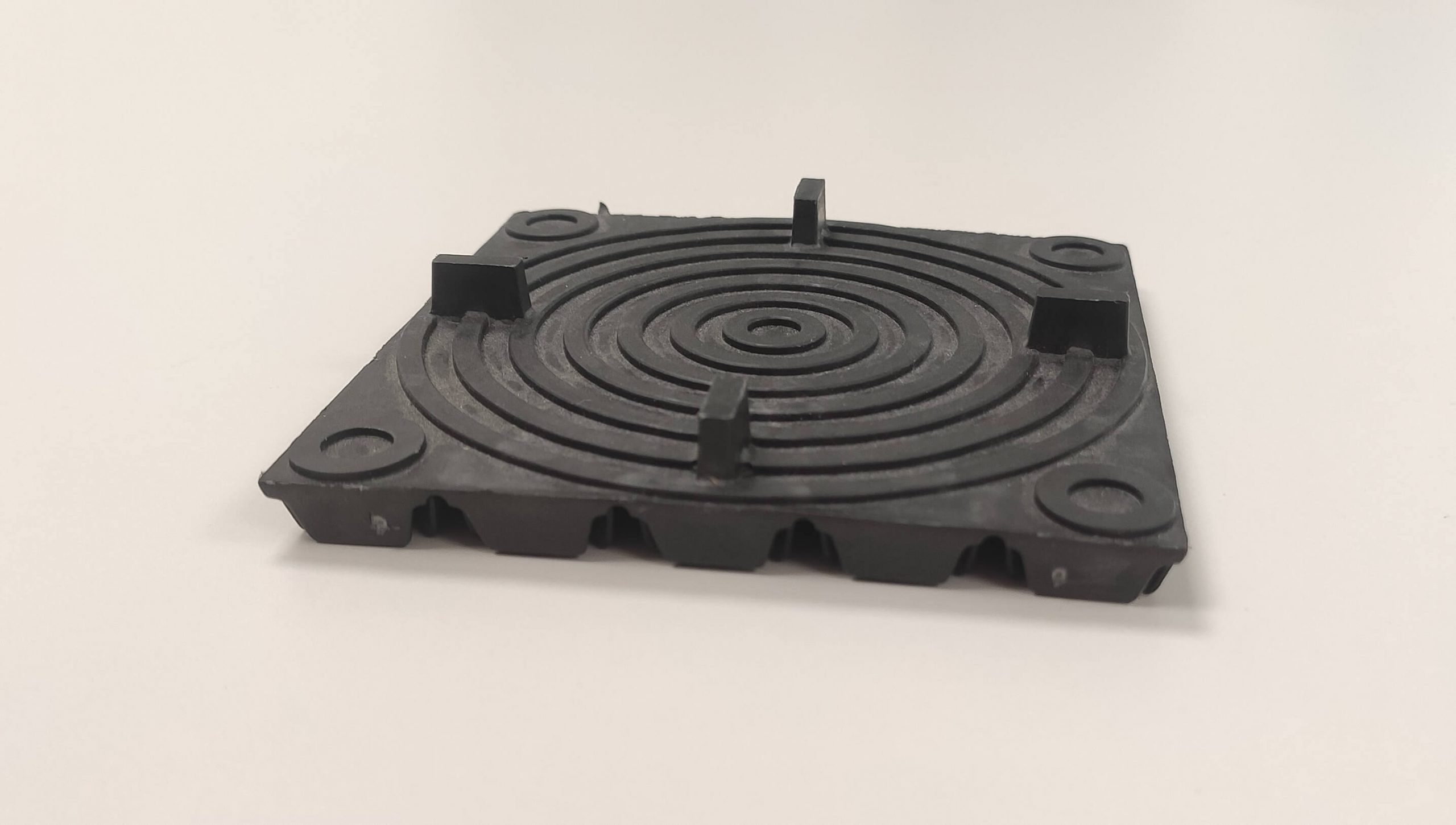

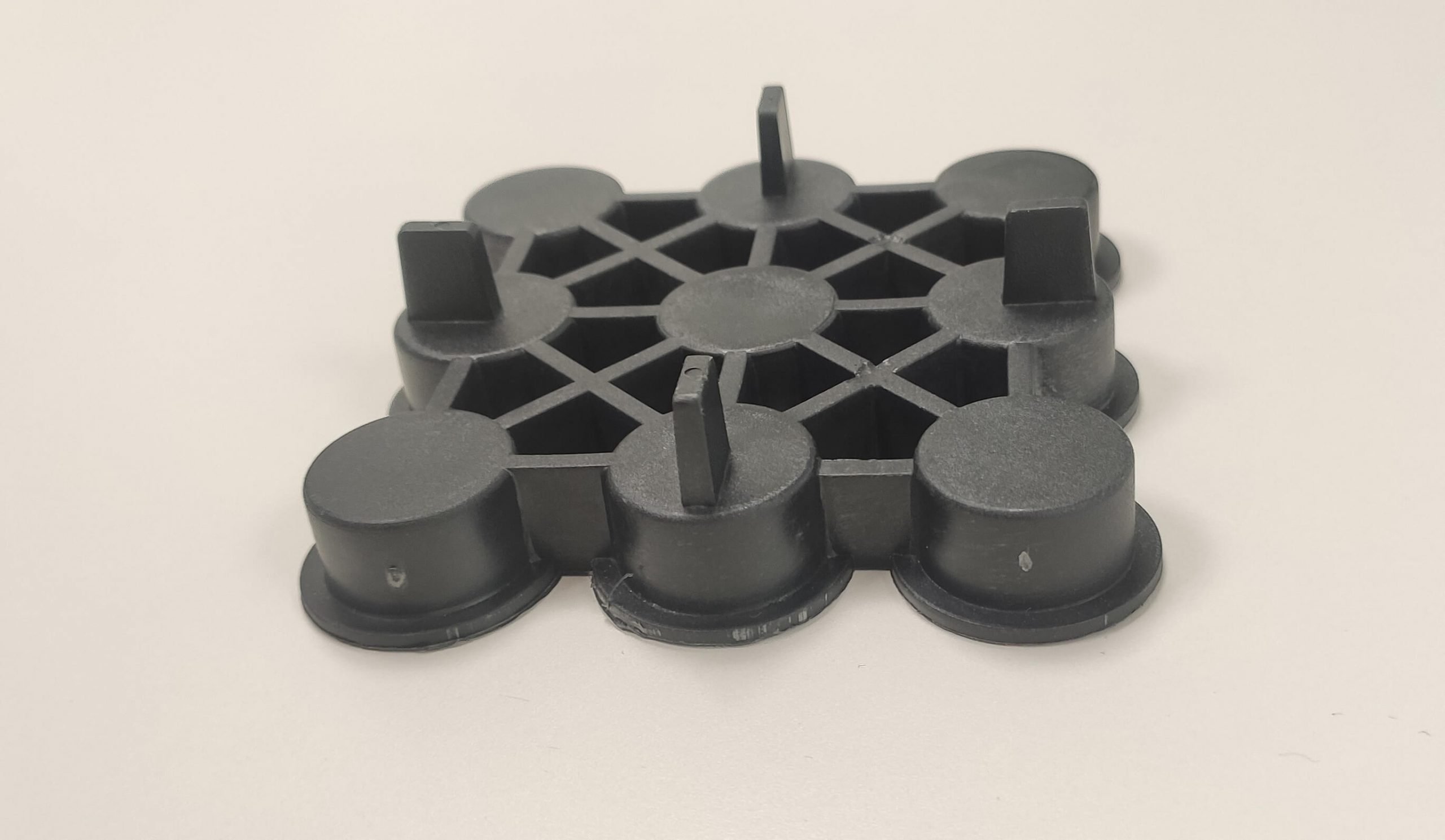

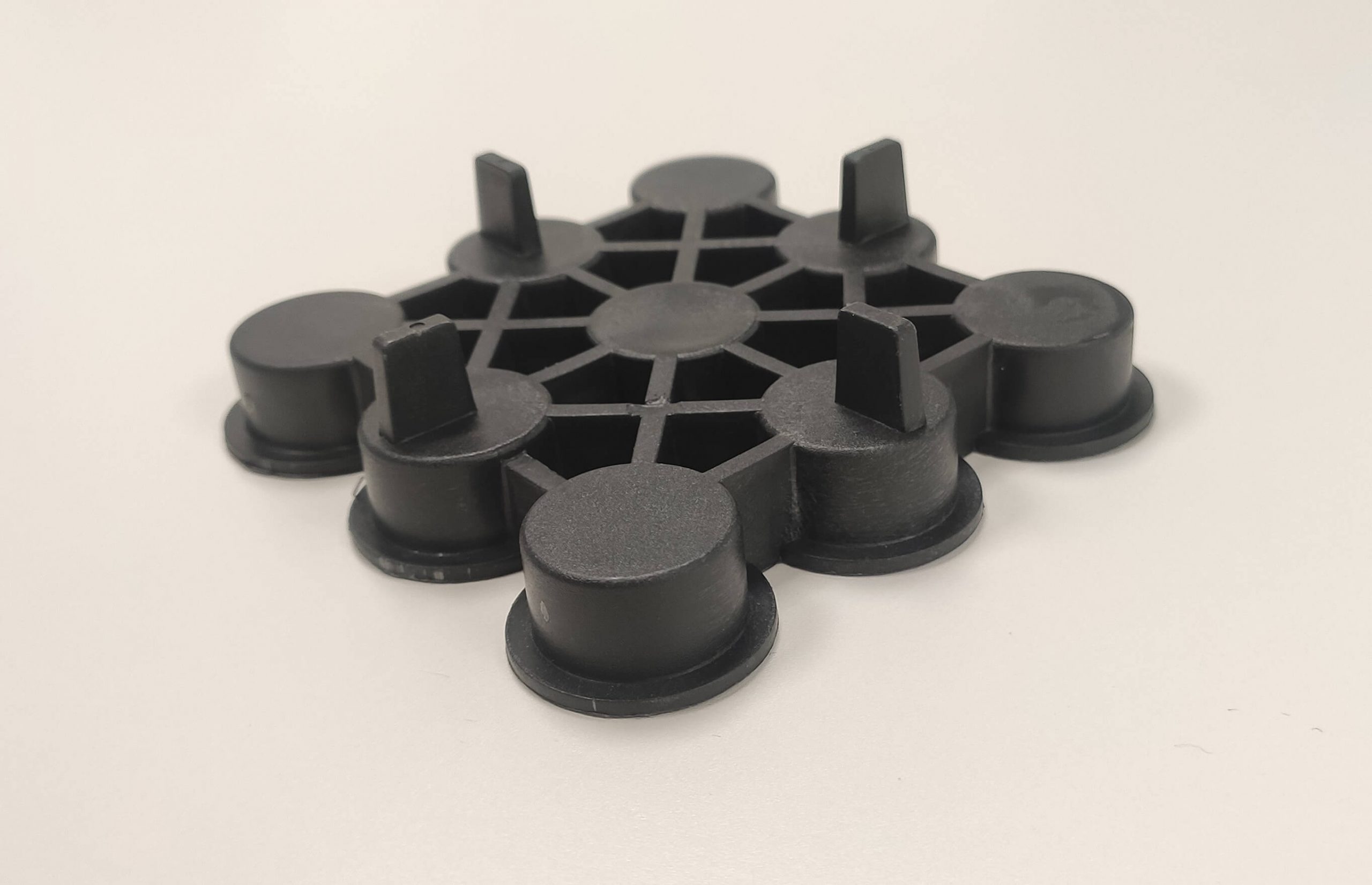

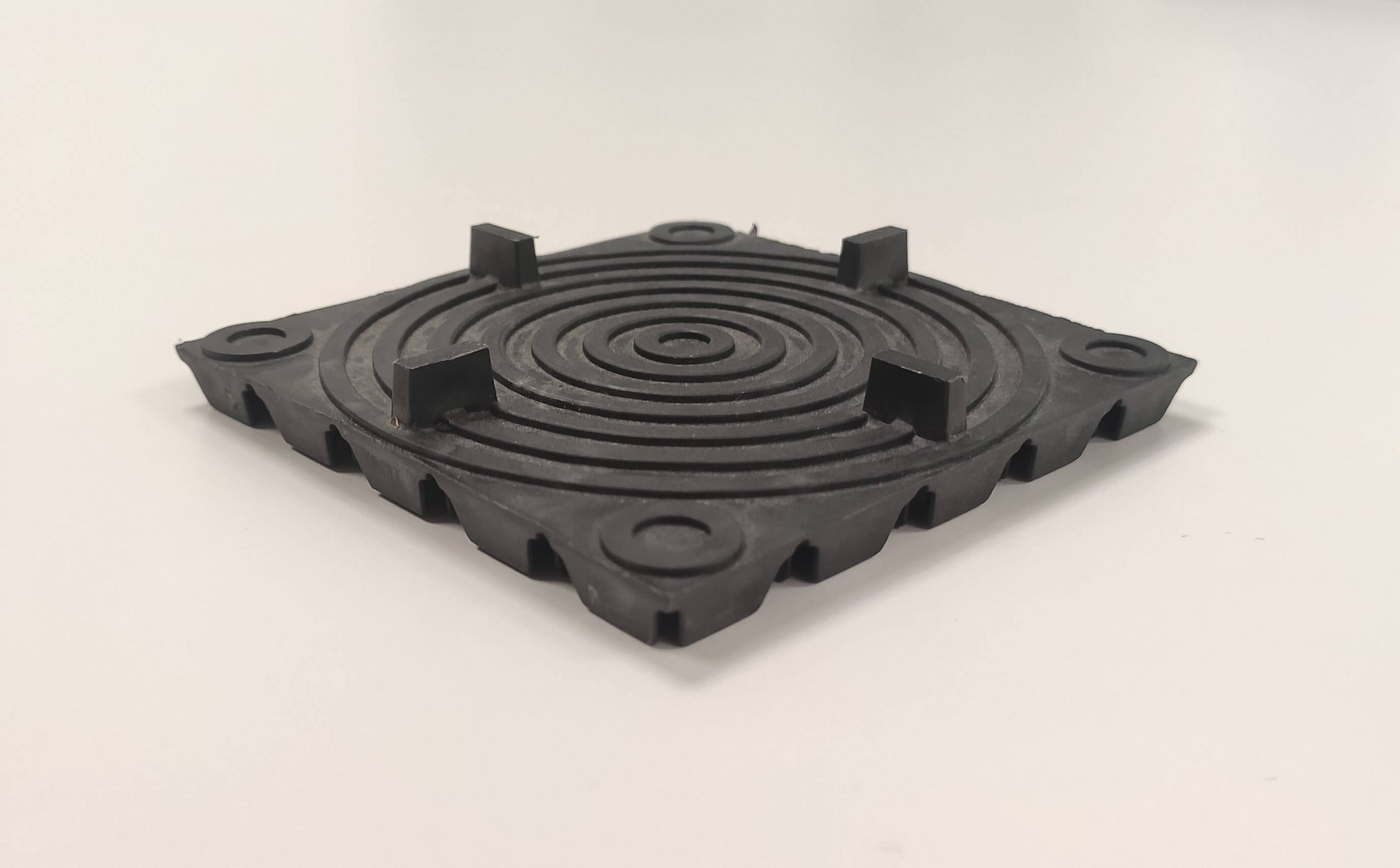

Los modelos no regulables se conforman a partir de unas plaquetas de geometría cuadrada de dimensiones 100×100 mm y 10 mm de espesor el modelo SC10; y 150×150 mm y 15 mm de espesor el modelo SC15. Ambos tienen la peculiaridad de ser apilables entre sí, consiguiendo alturas de hasta 70 mm.
Tabla datos generales

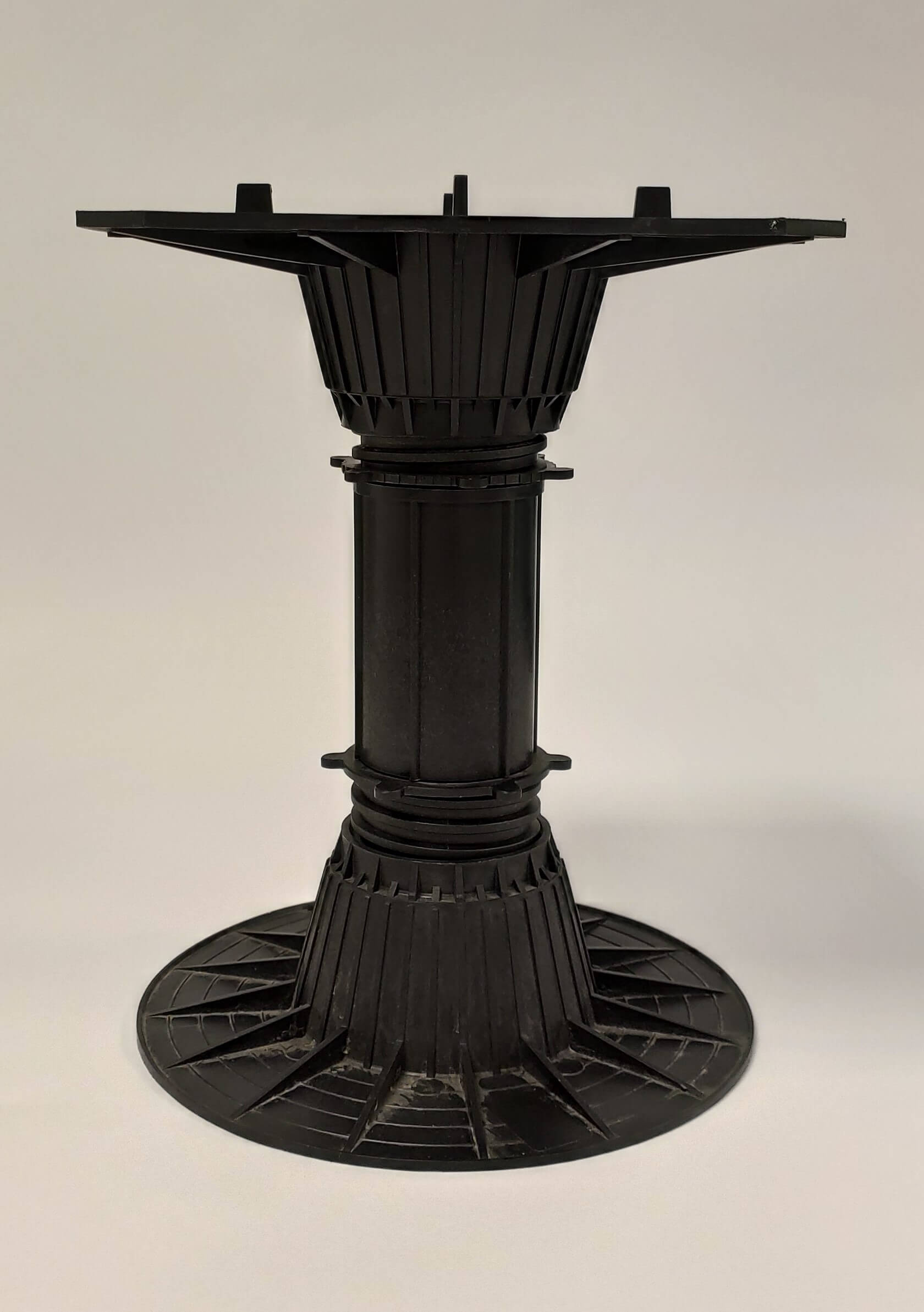

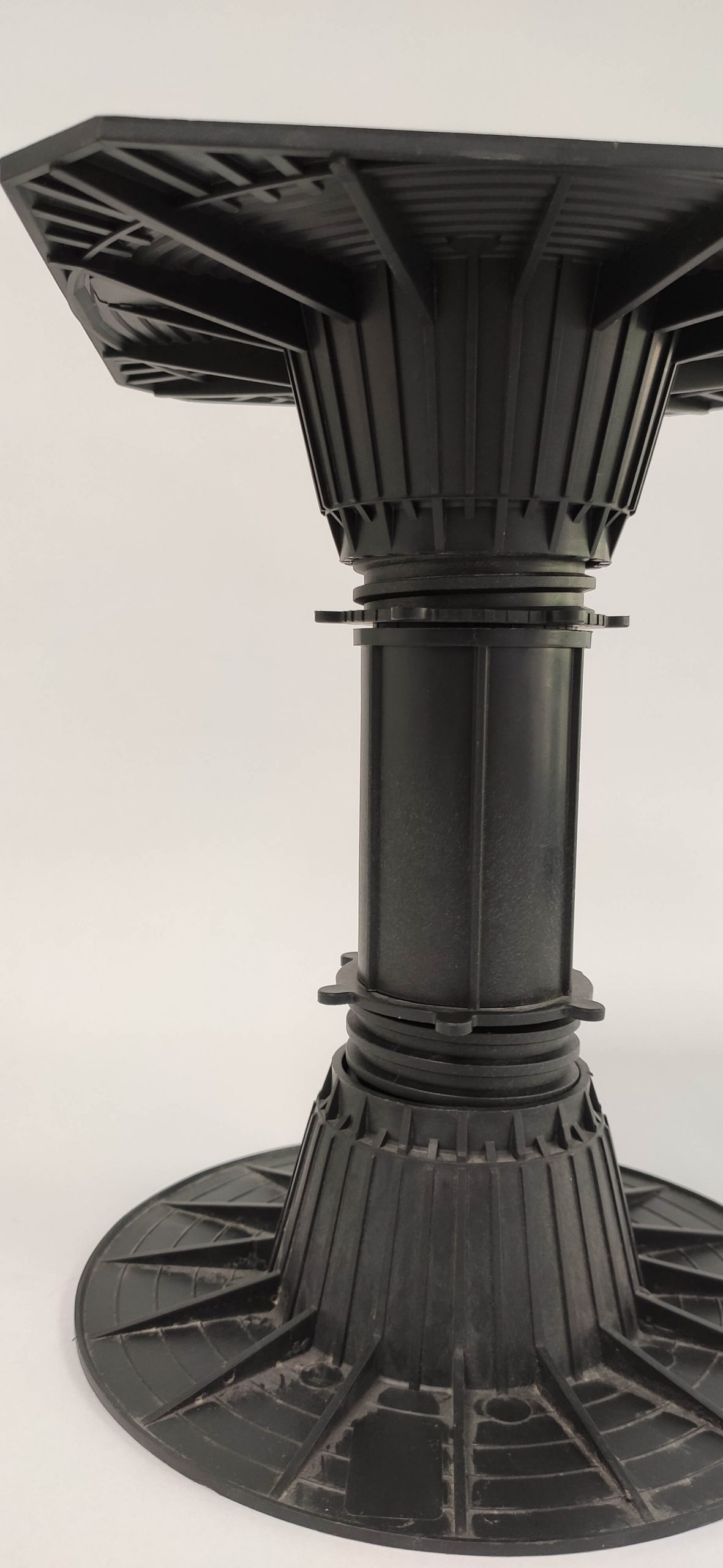

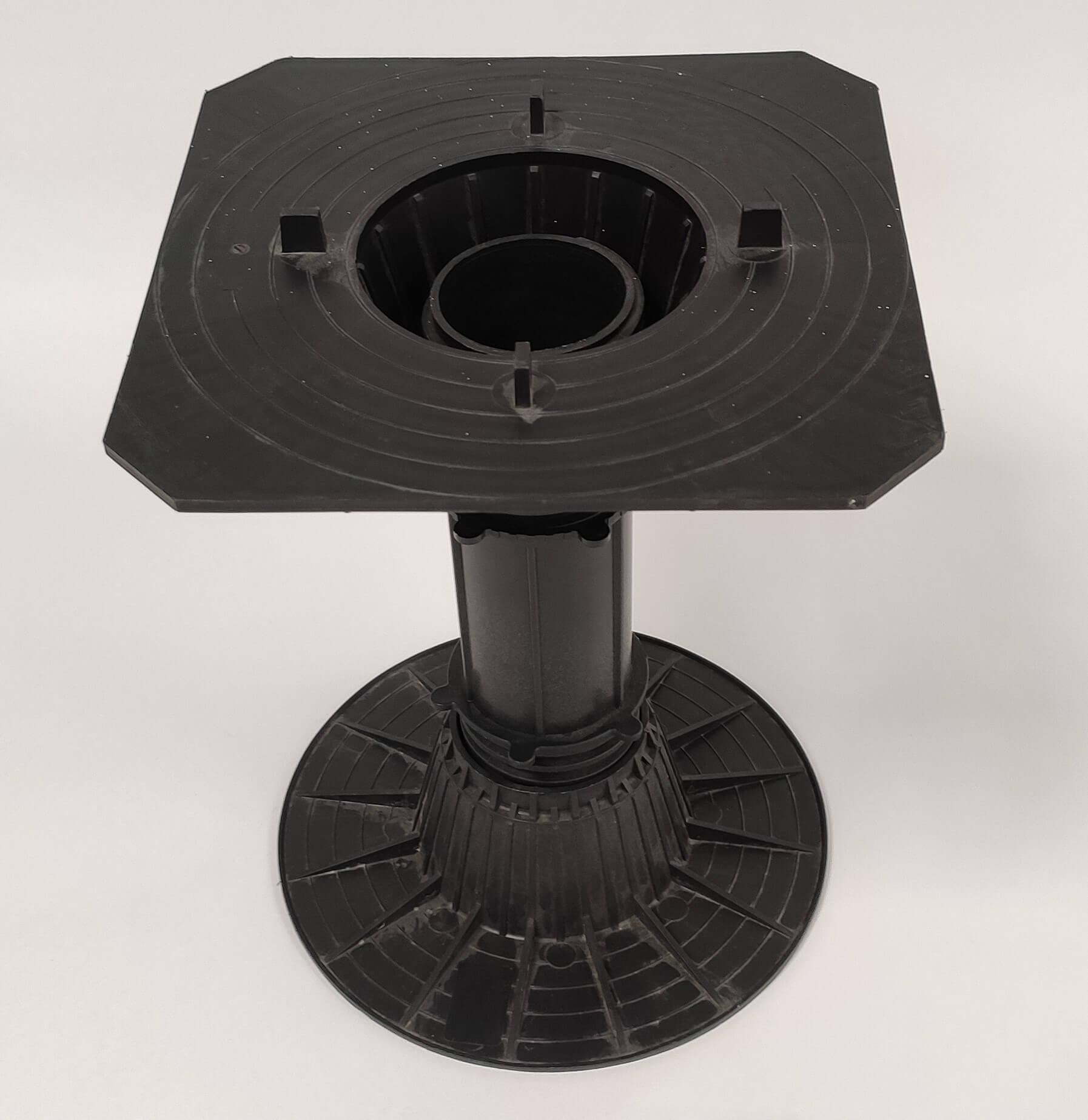

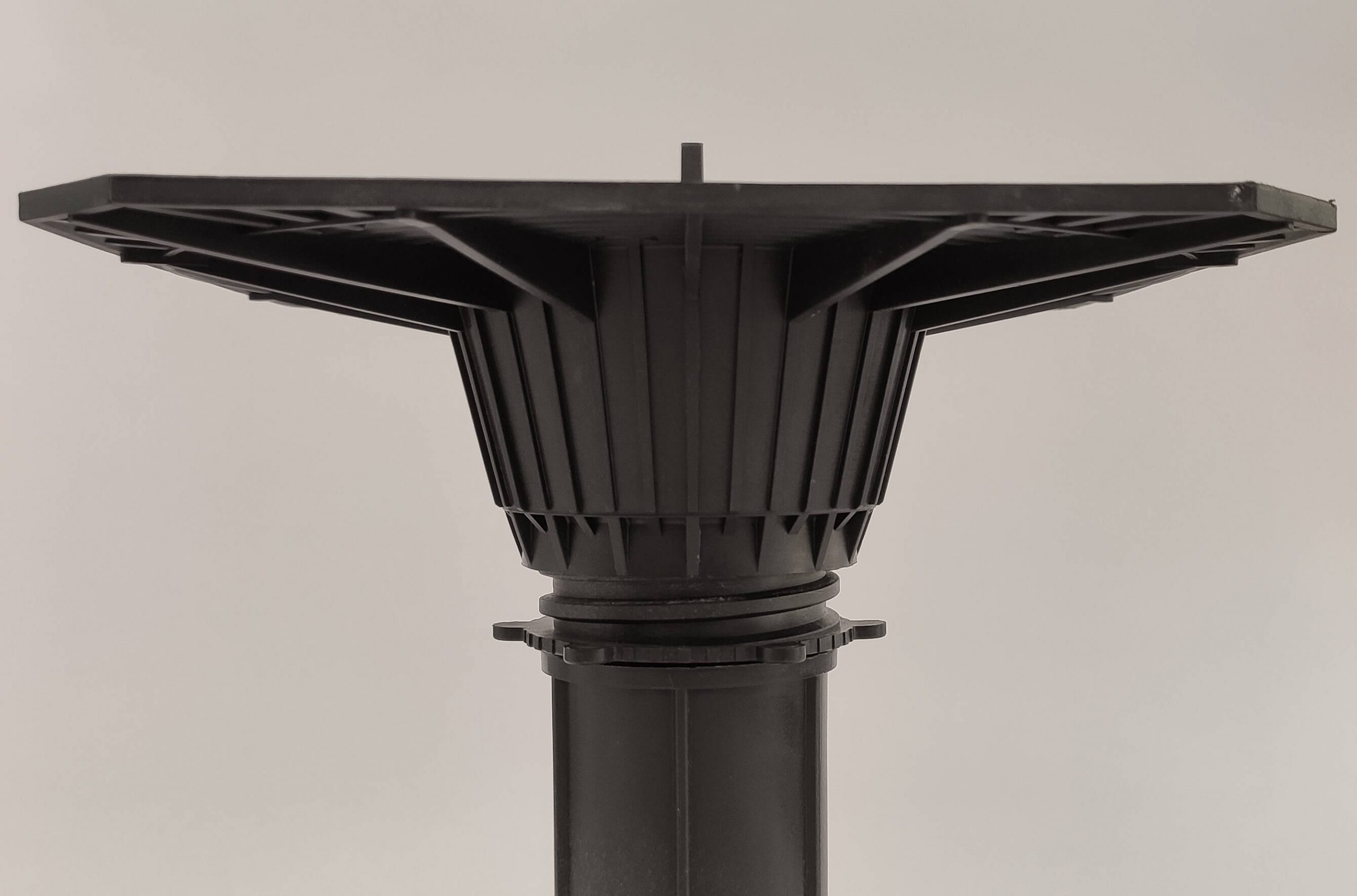

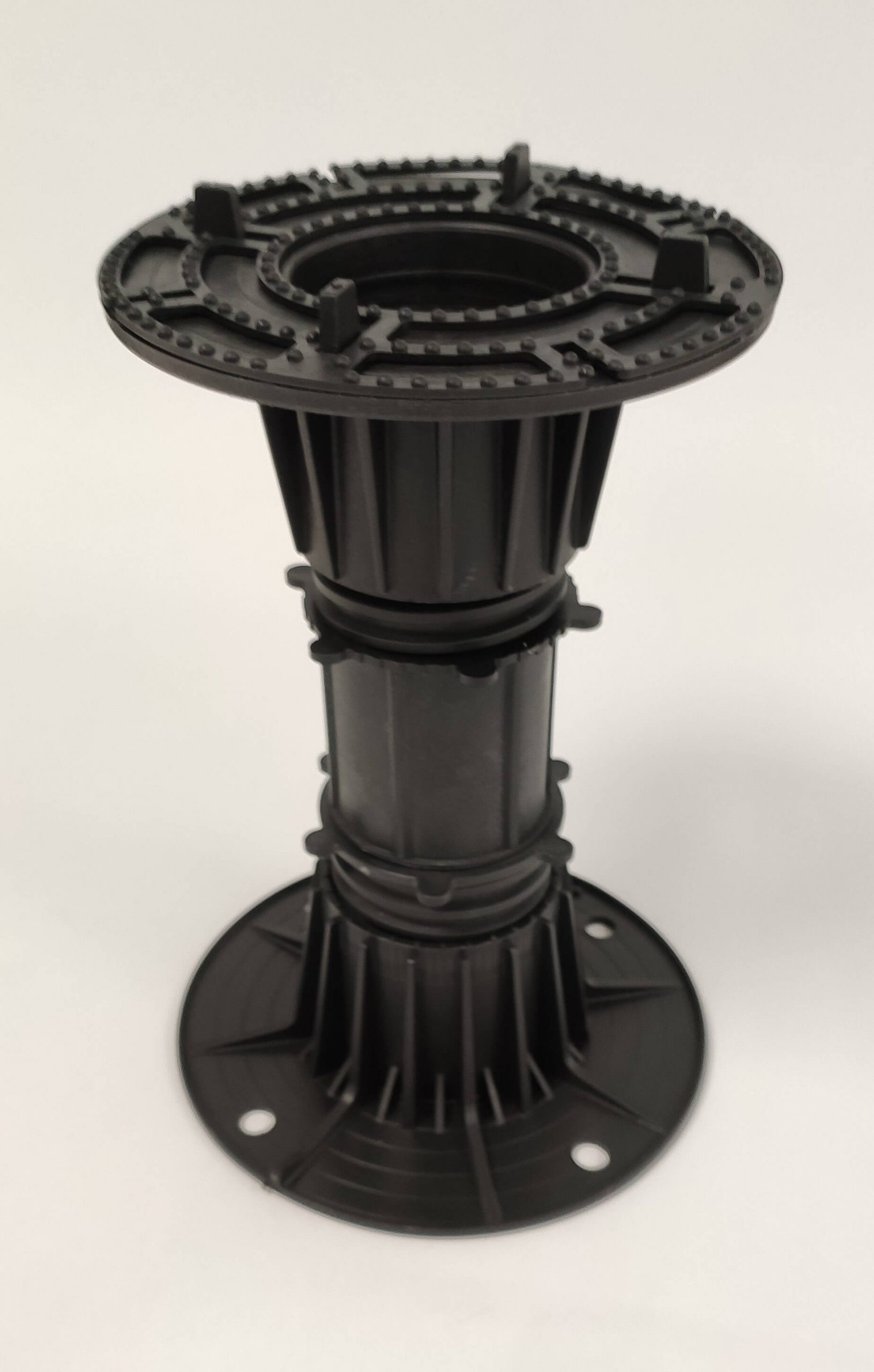

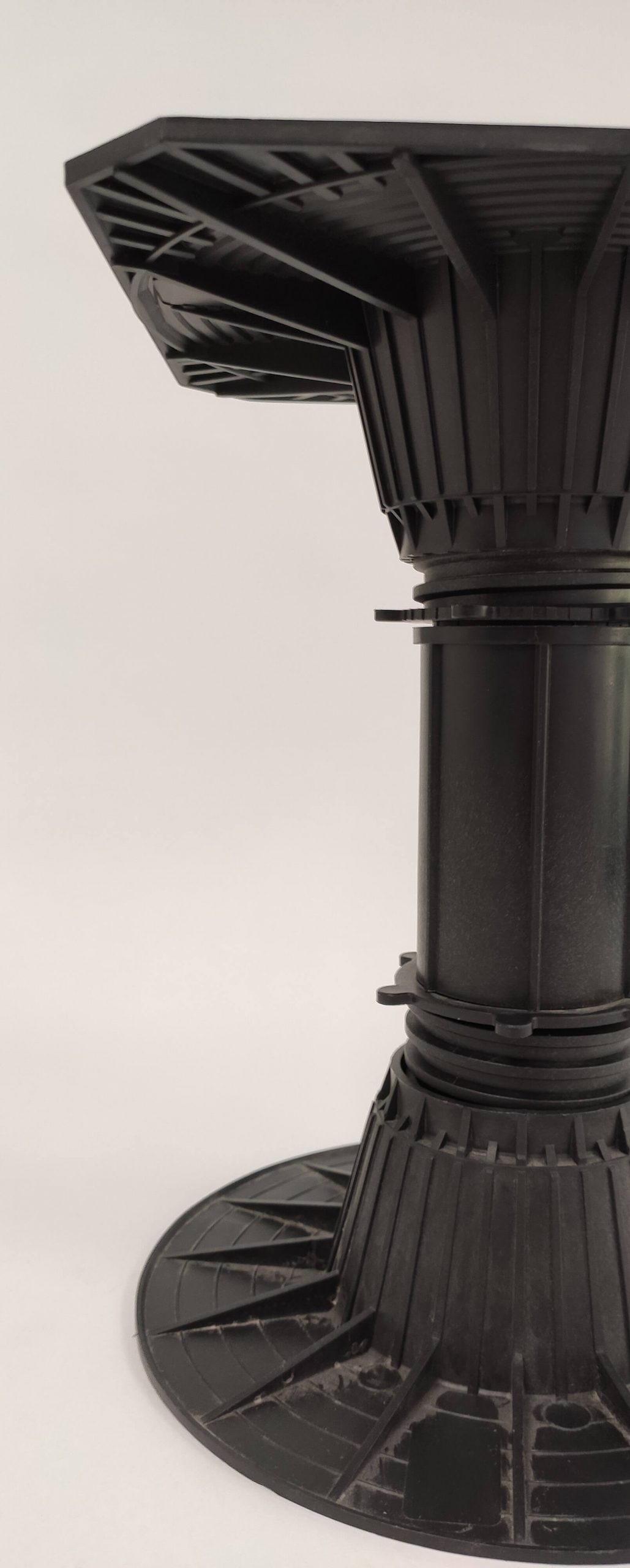

| Características | SC10 | SC15 | SC750 | SC1000 | SC1000 filtron | SC2000 |
|---|---|---|---|---|---|---|
| Material | Poliolefina con carga mineral | Poliolefina con carga mineral | Poliolefina con carga mineral | Poliolefina con carga mineral | Poliolefina con carga mineral | Poliolefina con carga mineral |
| Color | negro | negro | negro | negro | negro | negro |

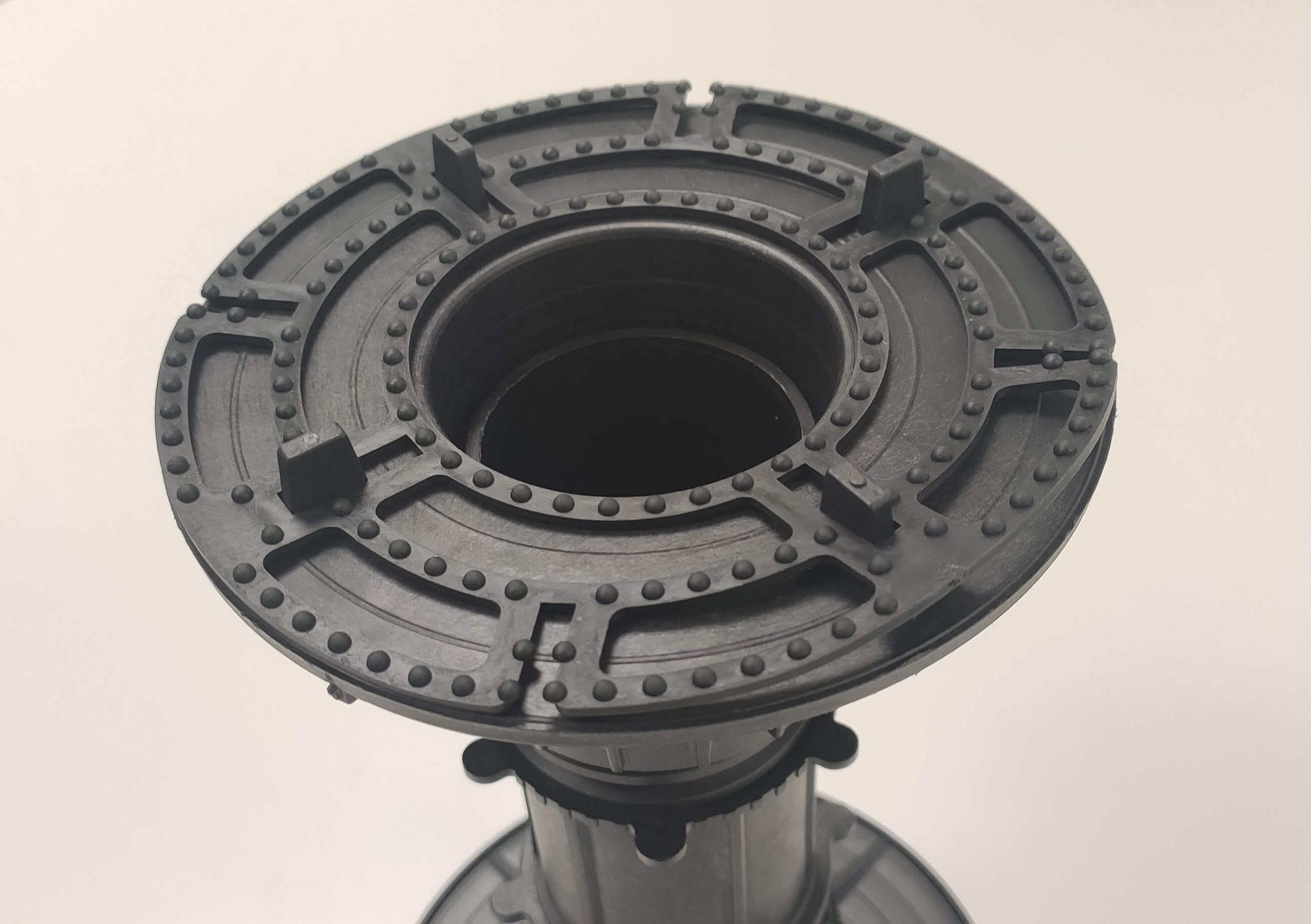

| Apoyo superior | 100x100 mm | 150x150 mm | Ø 90 mm | Ø 140 mm | 200x200 mm | Ø 140 mm |
| Apoyo inferior | 100x100 mm | 150x150 mm | Ø 150 mm | Ø 150 mm | Ø 200 mm | Ø 160 mm |
| Rosca | trapezoidal | trapezoidal | trapezoidal | trapezoidal | trapezoidal | trapezoidal |
| Paso rosca | 6 mm | 8 mm | 8 mm | 8 mm | ||
| Diámetro de rosca | 42 mm | 61 mm | 61 mm | 61 mm | ||
| Altura mínima | 10 mm | 15 mm | 50 mm | 65 mm | 65 mm | 130 mm |
| Altura máxima | 10 mm | 15 mm | 310 mm | 670 mm | 670 mm | 610 mm |
| Apertura | sin regulación | con regulación | con regulación | con regulación | con regulación | |
| Drenaje entre losas | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm |
| Resistencia a compresión | 15.000 Kg | 4.600 Kg | 750 Kg | 1.000 Kg | 1.000 Kg | 2.000 Kg |
| Estabilidad térmica | -25o a +110oC | |||||

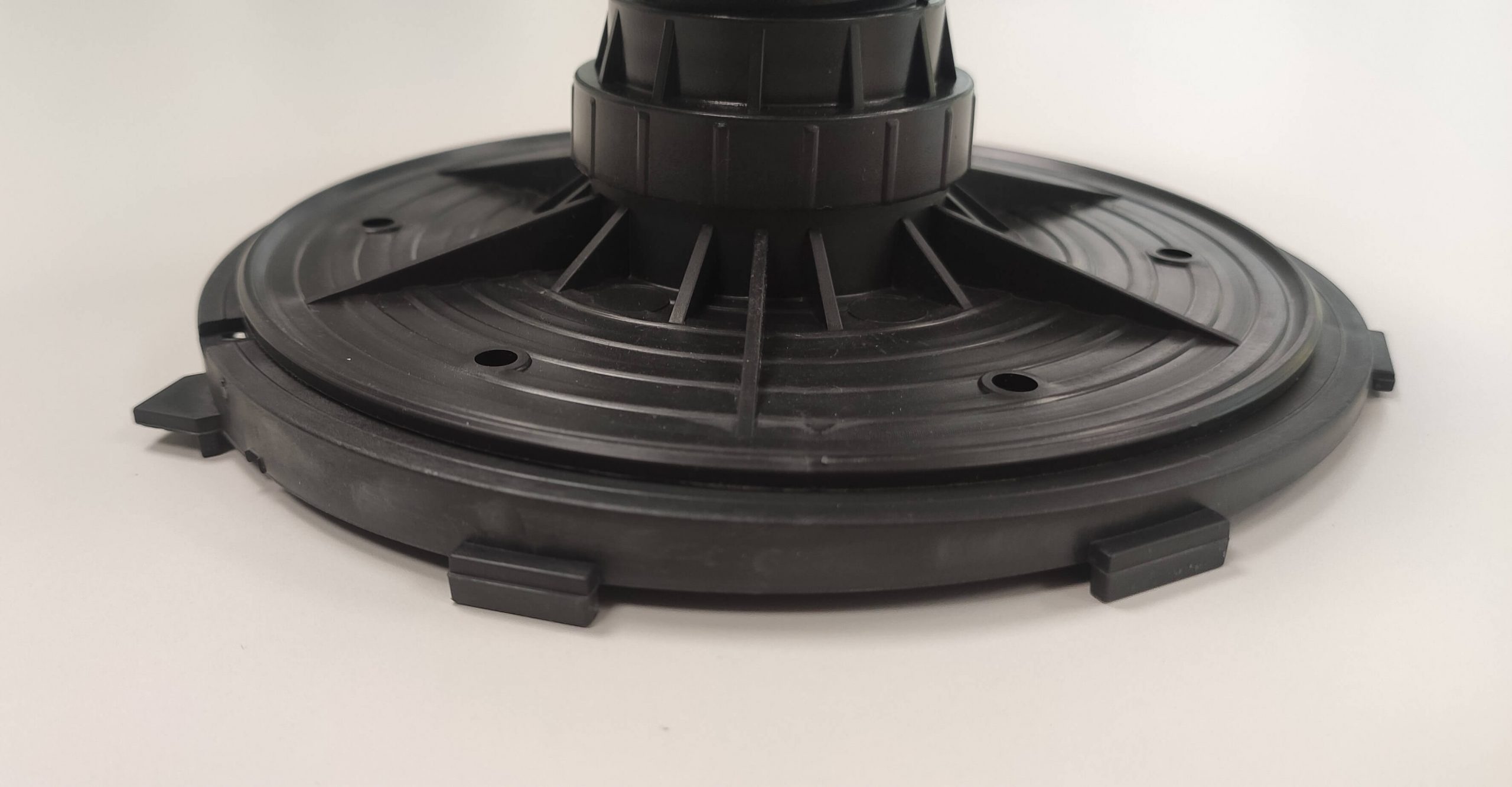

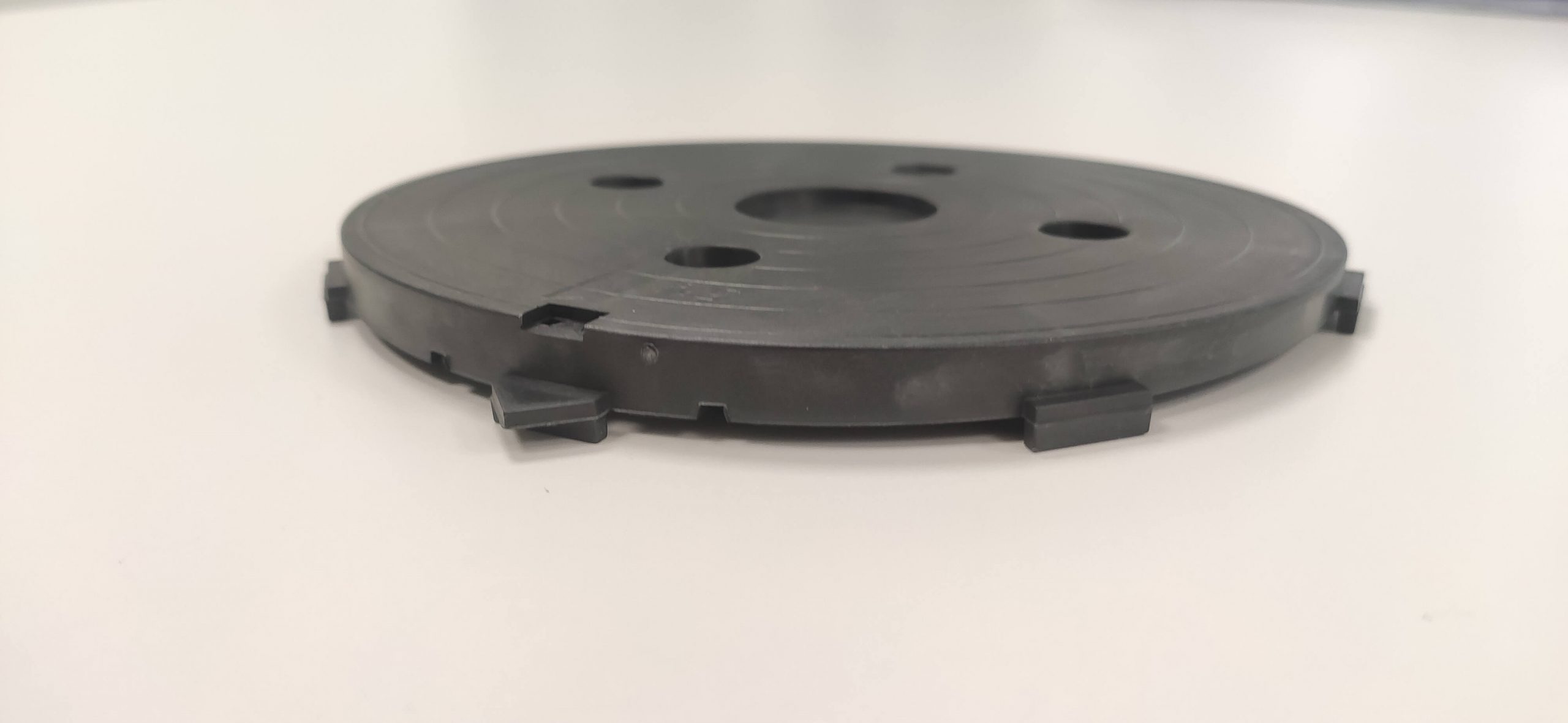

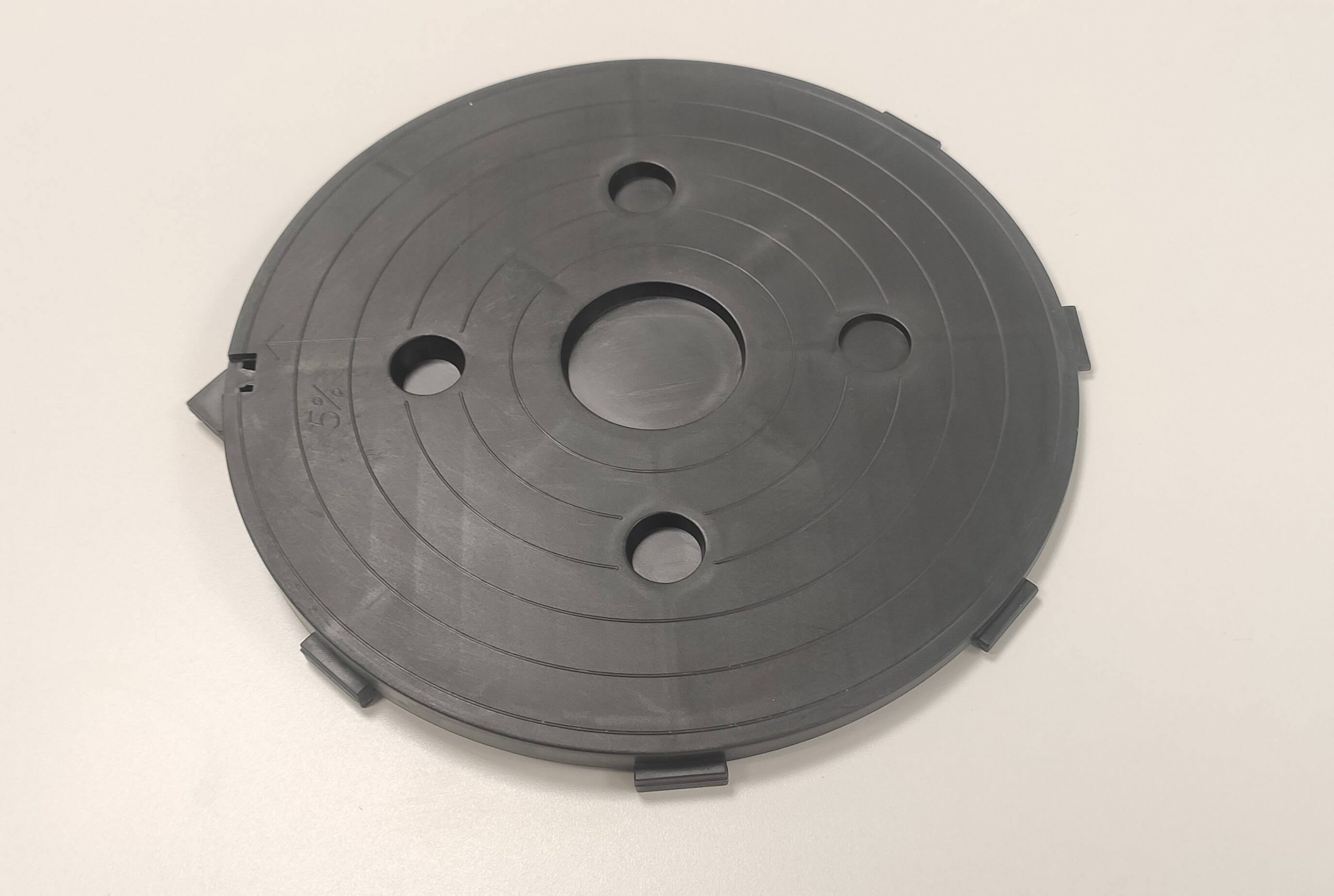

| Corrección desnivel | no | no | 0% a 2% | 0% a 2% | 0% a 1.5% | 0% a 2% |
Características
- Prohibido su uso en instalaciones de animales.
- Prohibida su utilización para tránsito rodado.
- Sobre gravas, hormigón celular, directamente sobre el terreno y láminas asfálticas no protegidas.
- Apoyos sobre mortero y rasilla.
- Apoyos en aislamiento de EPS o XPS.
- Impermeabilizaciones de clorocaucho, telas bituminosas o asfálticas.

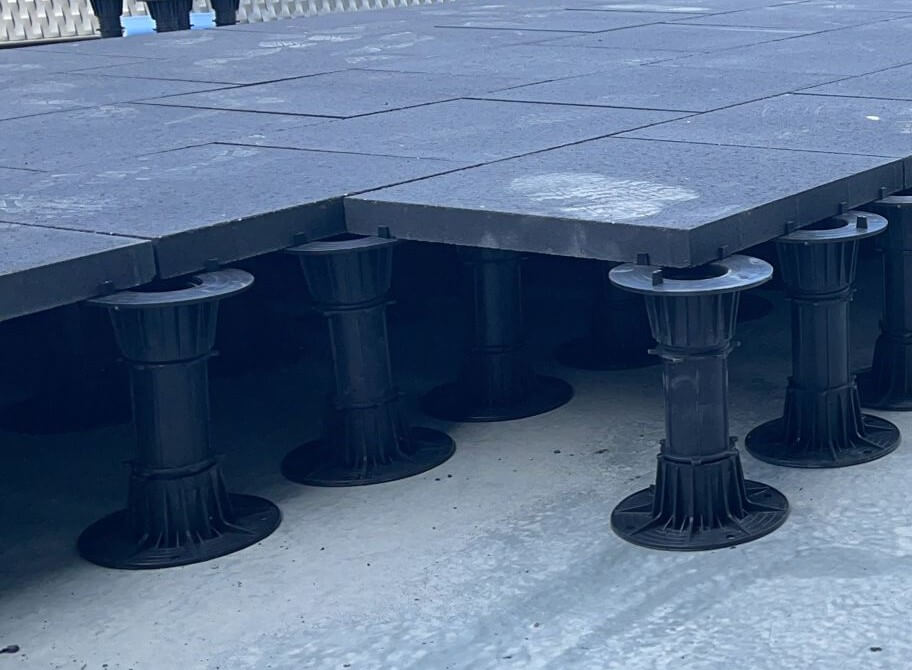

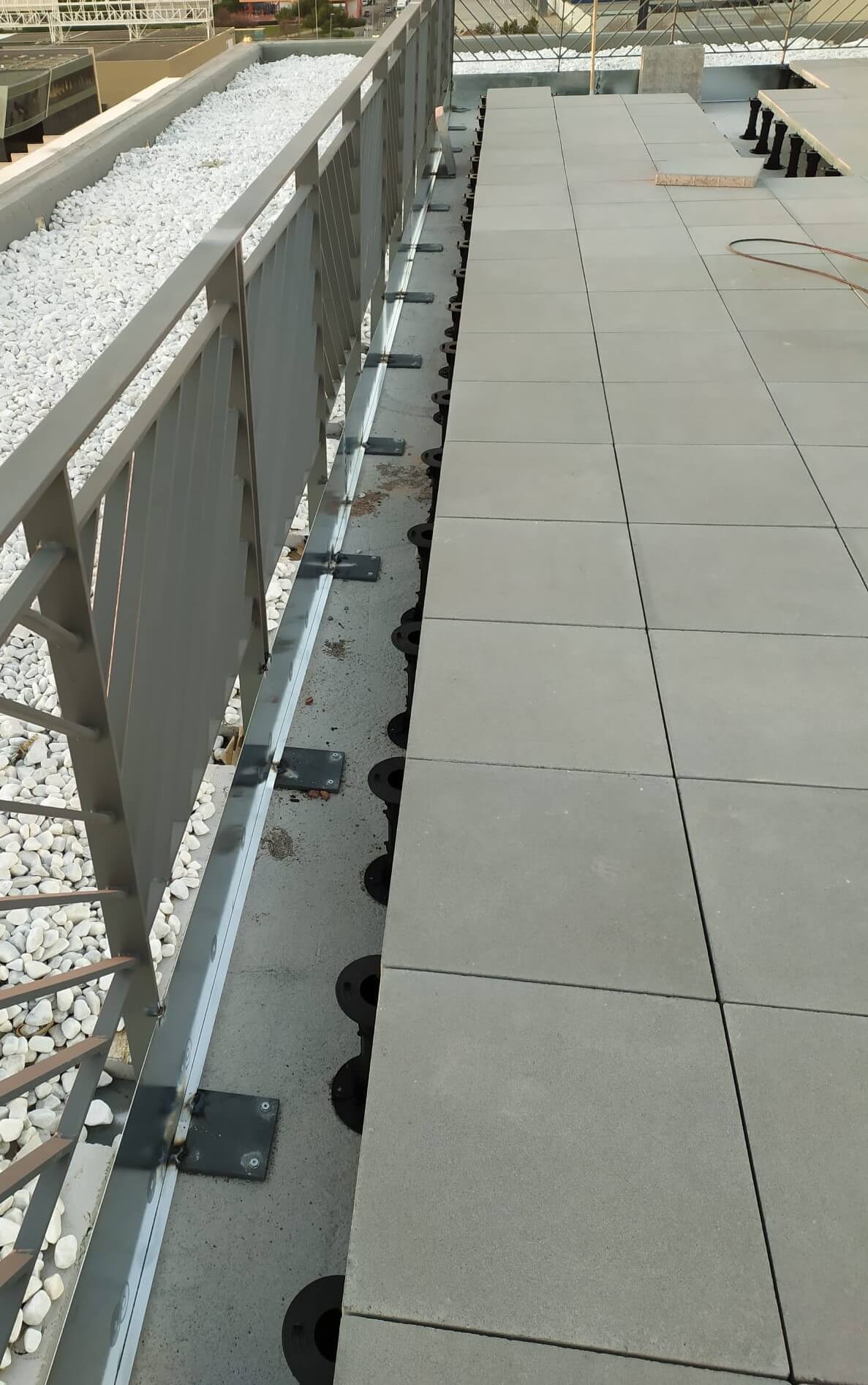

- Baldosas prefabricadas de hormigón y porcelánicas.
- Baldosas de piedra natural.

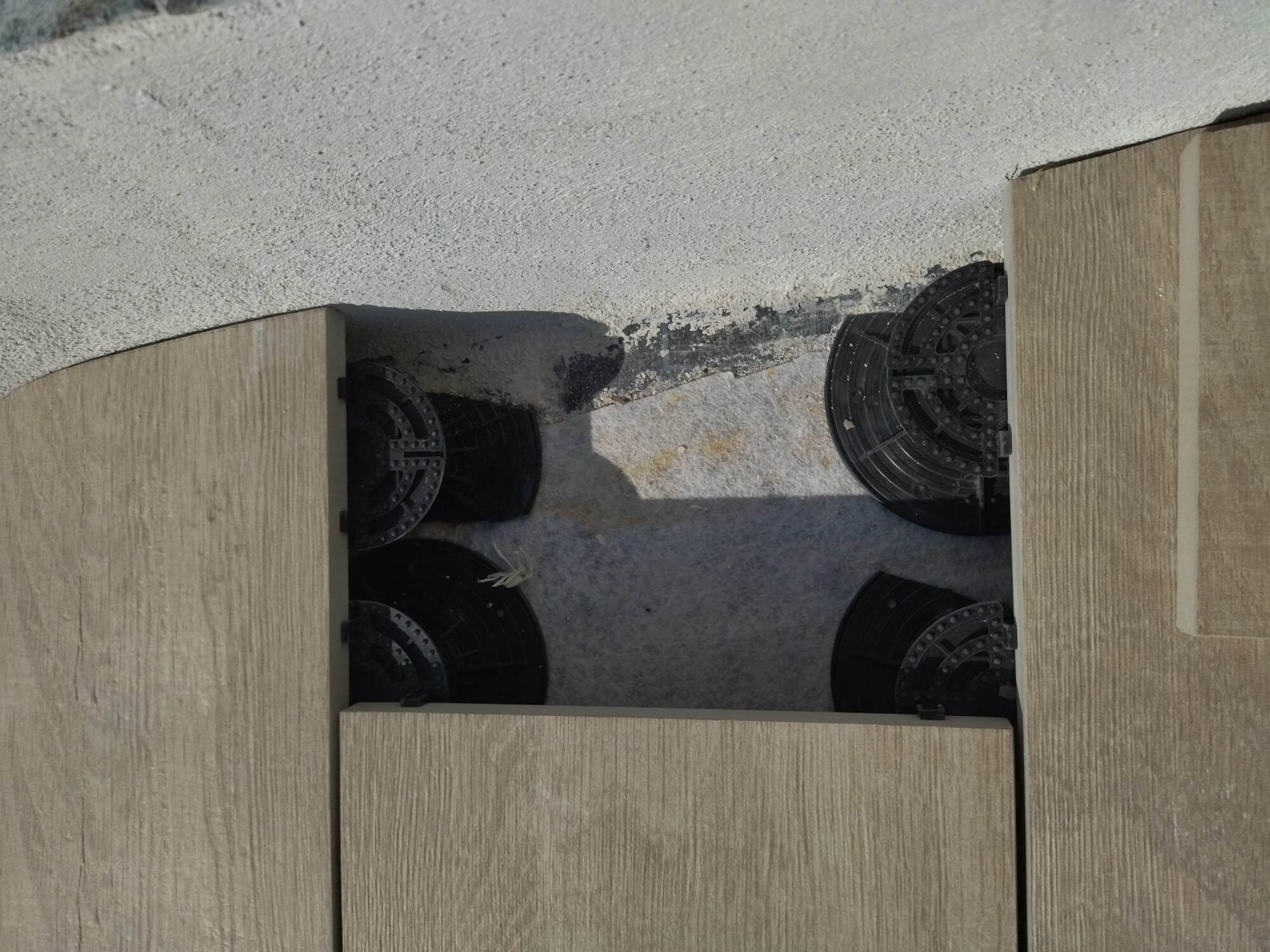

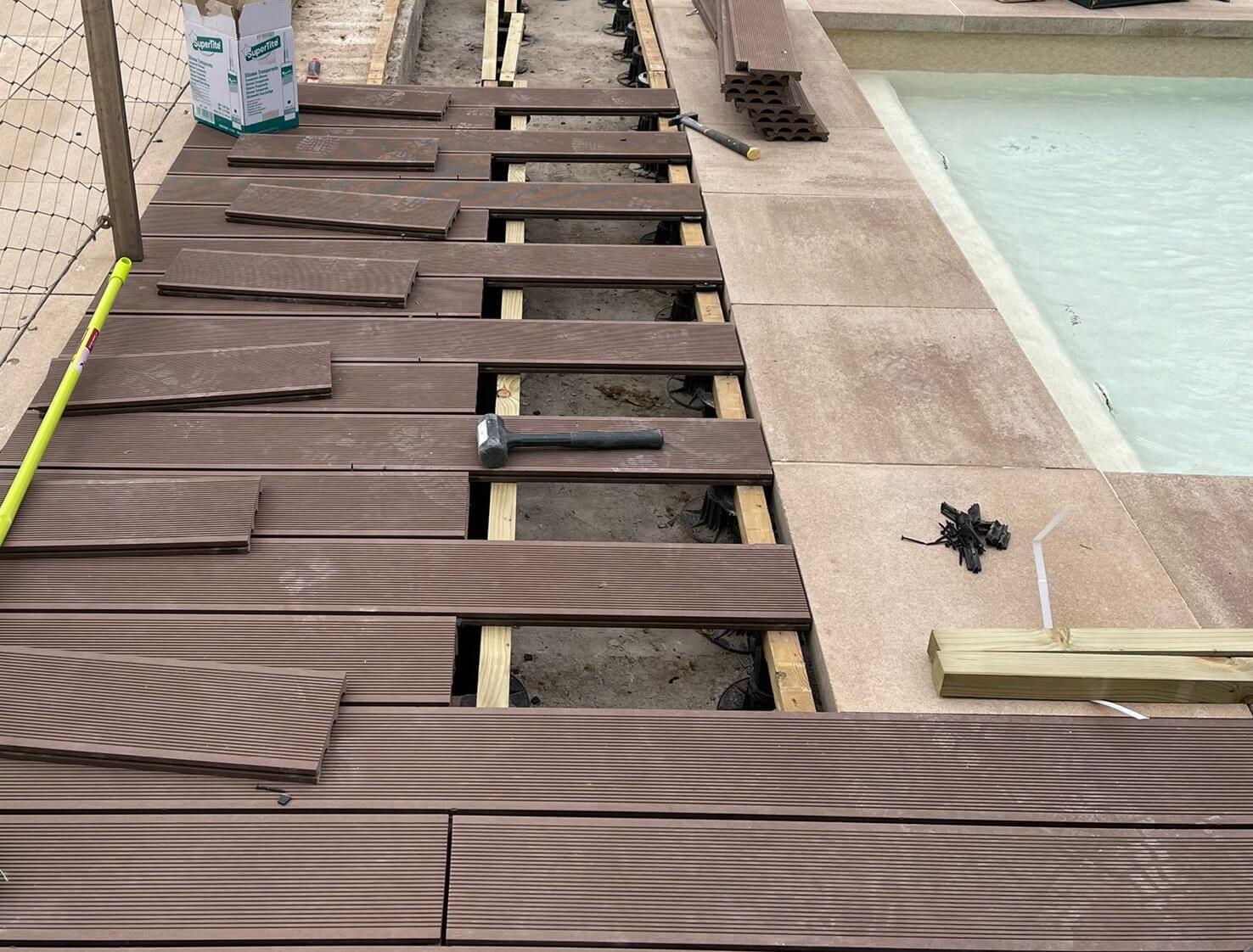

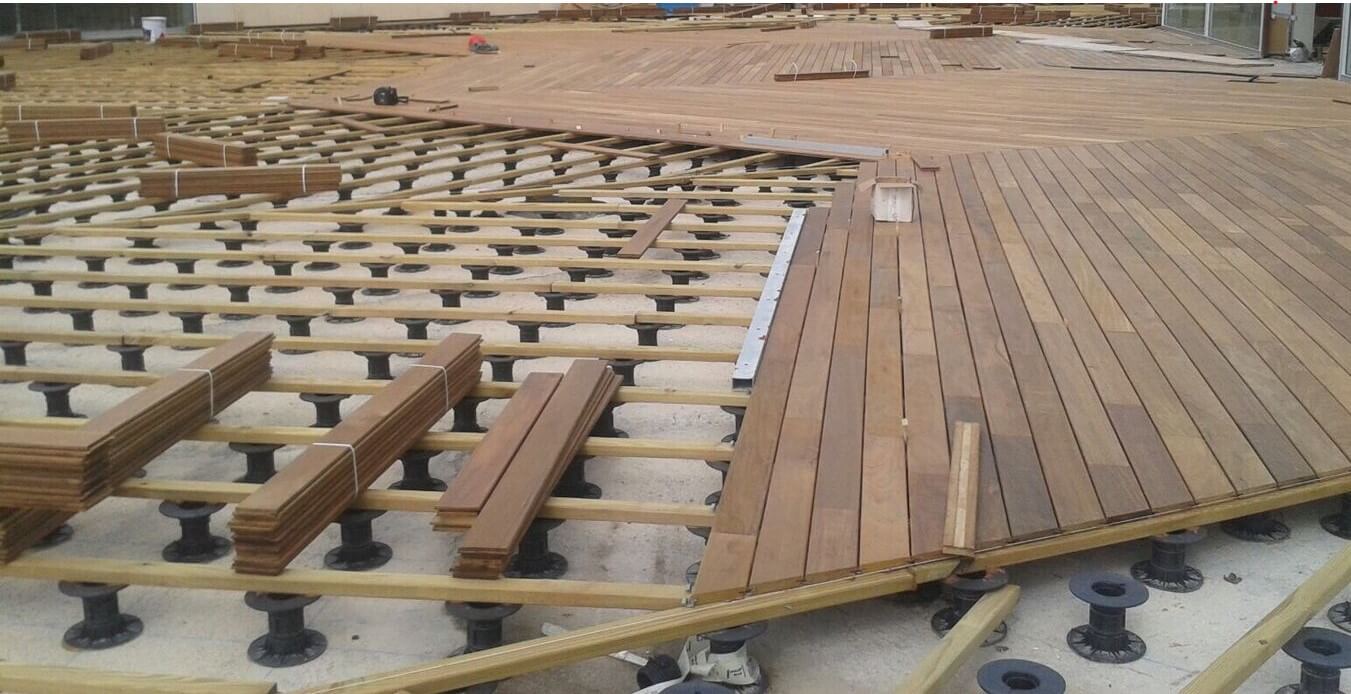

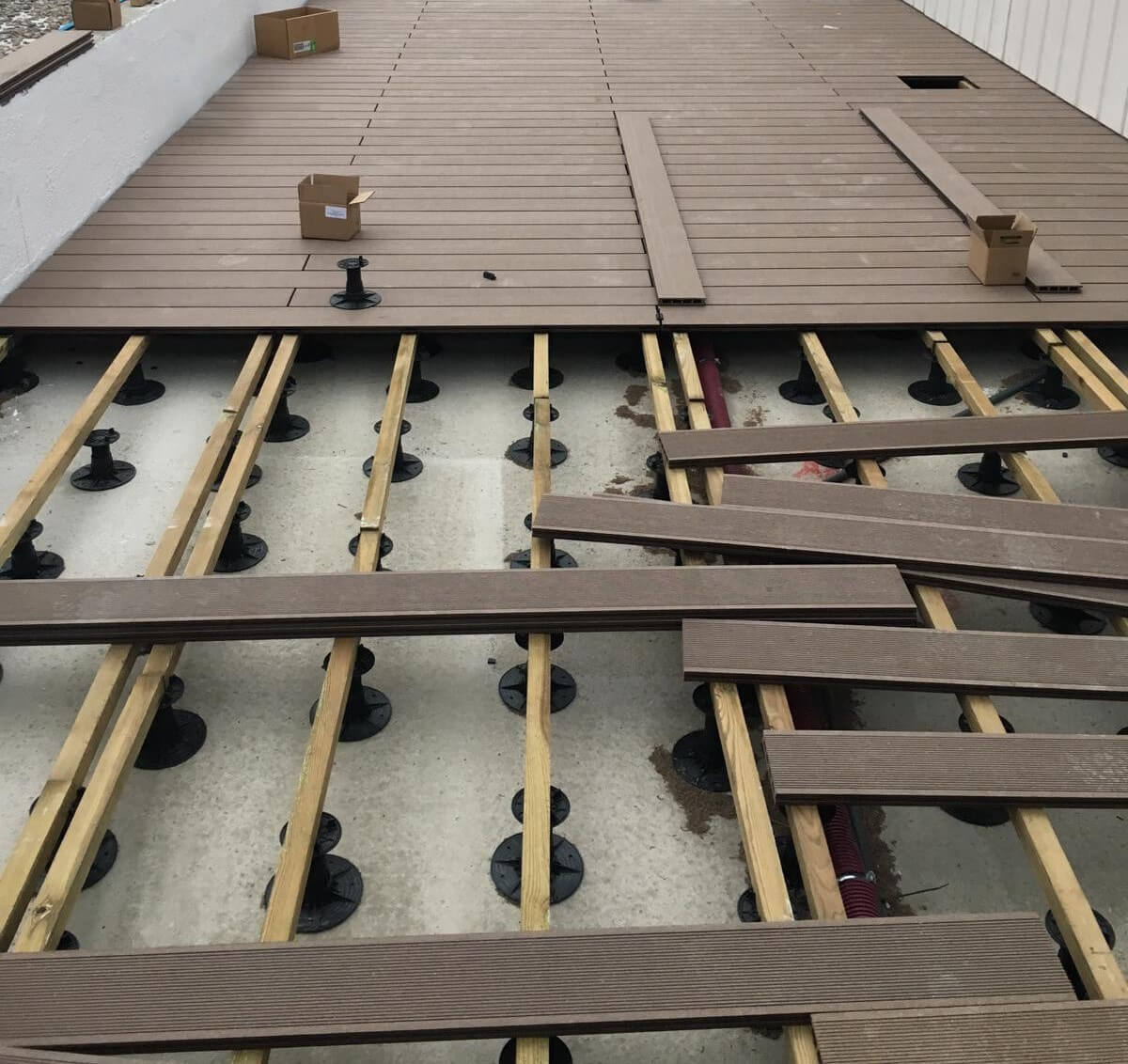

- Tarimas de madera con rastrel o preconformadas en taller.

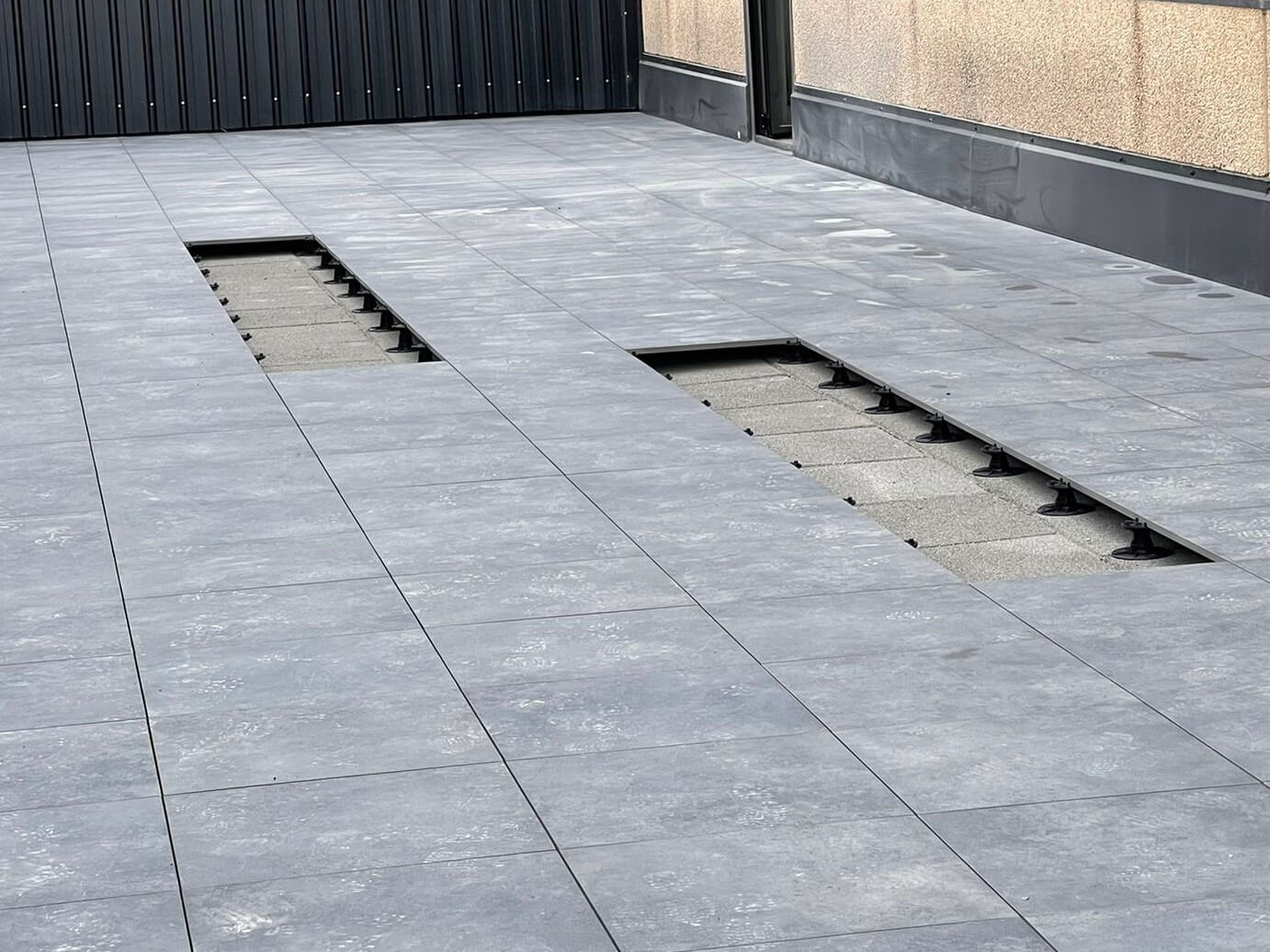

- Obtención de pavimentos flotantes totalmente registrables.

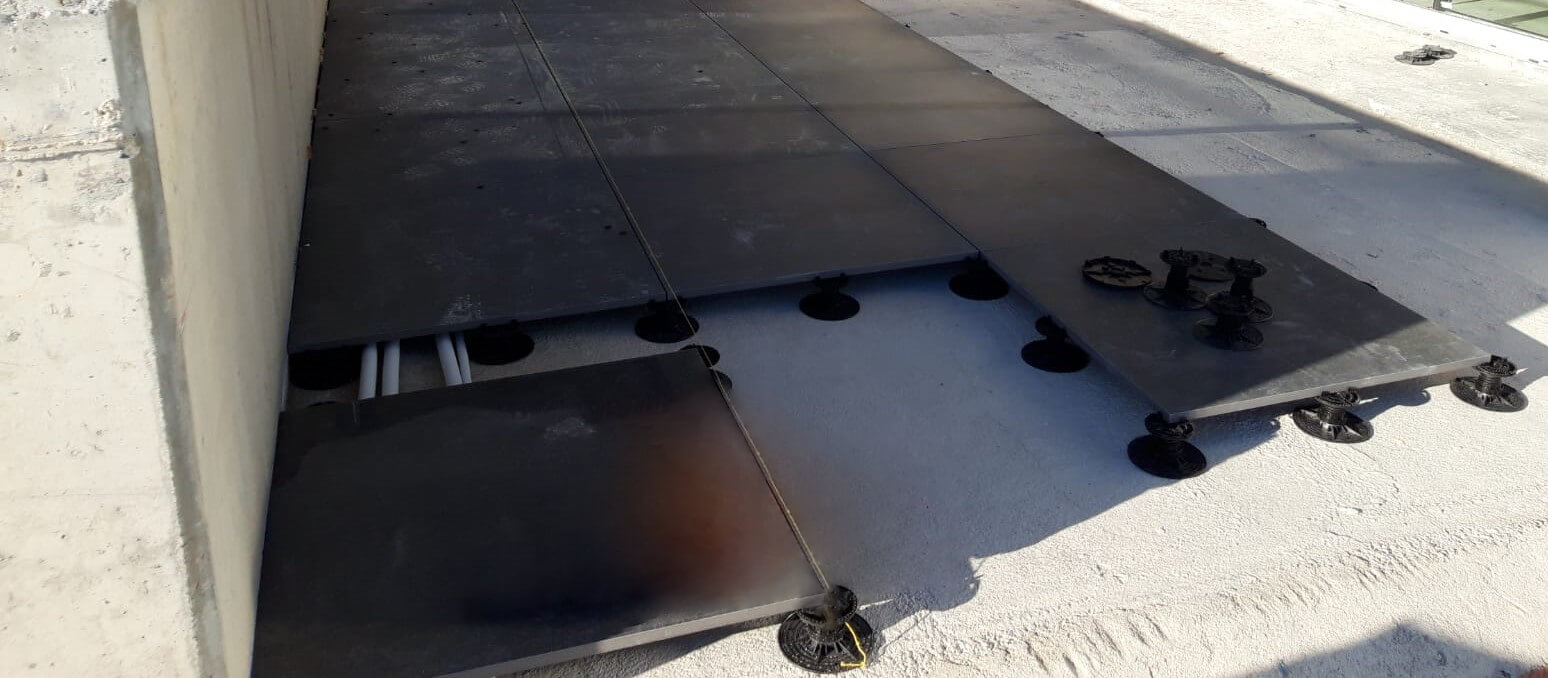

- Permite el paso de instalaciones por debajo del pavimento.
- Consigue superficies totalmente horizontales.
- Compensa las pendientes de cubierta.
- El sistema funciona por gravedad, no es necesaria la utilización de adhesivos.

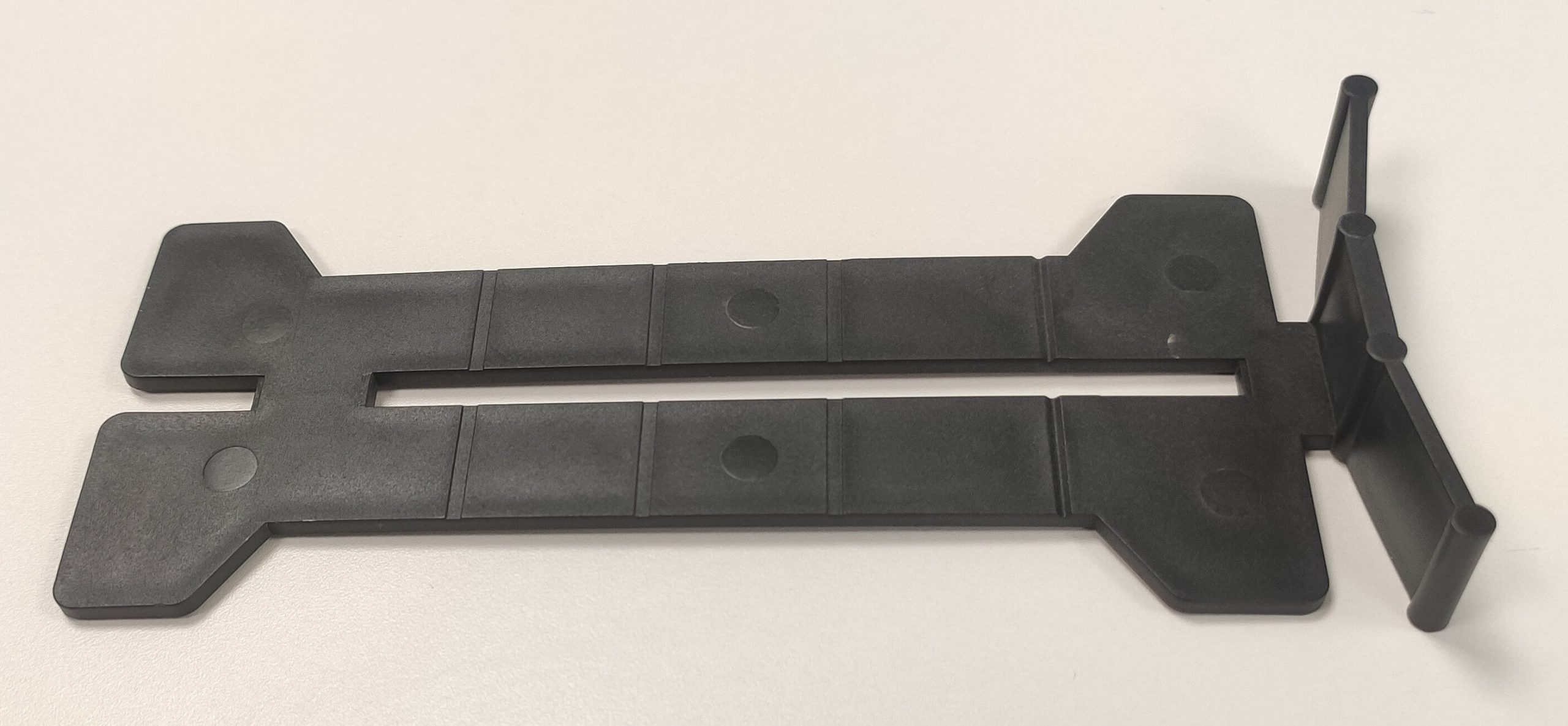

- Separación entre baldosas de 4 mm.
- Posibilita la instalación manteniendo la junta o a matajuntas.
- El sistema en conjunto evita el envejecimiento prematuro de los distintos tratamientos de cubierta.
*Para usos fuera de la relación anterior consultar con el Departamento Técnico.

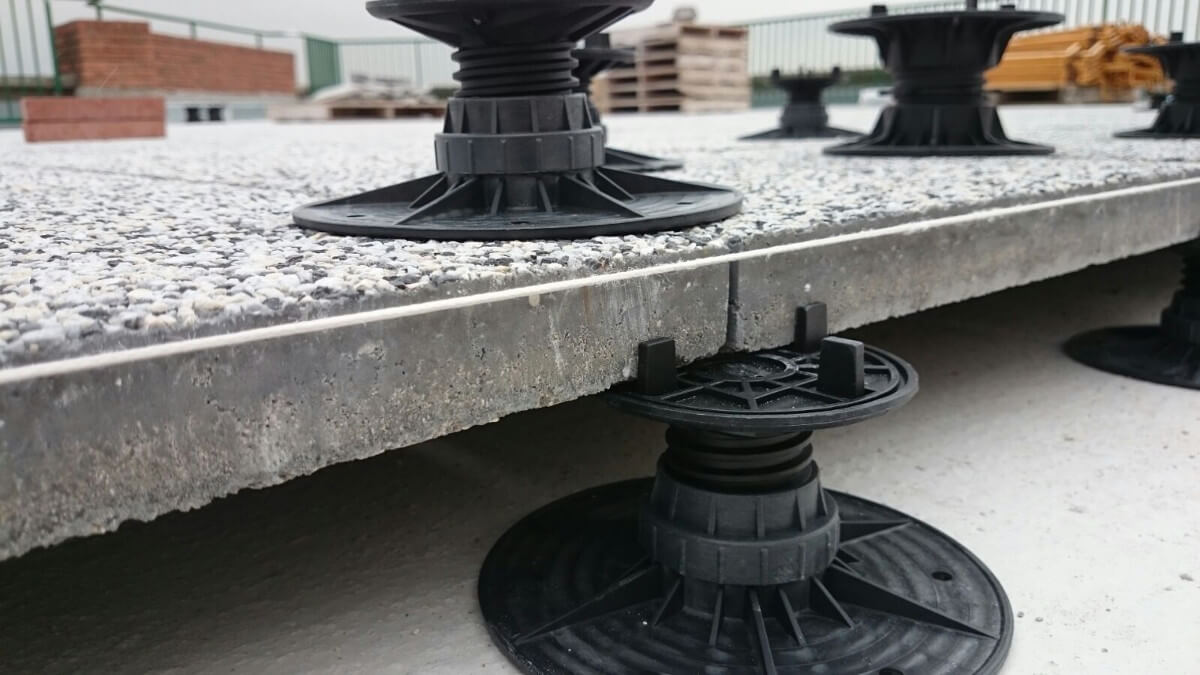

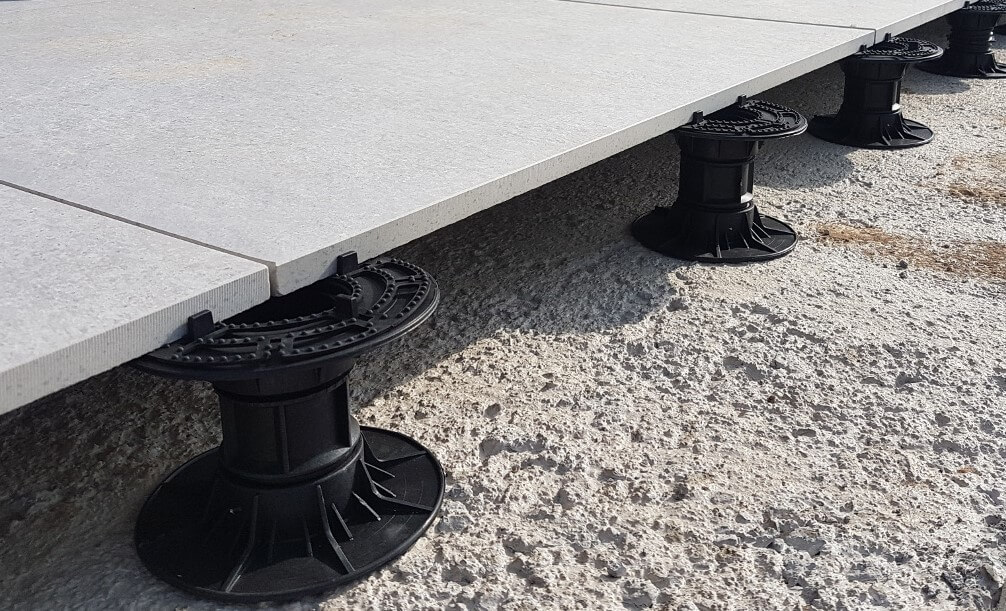

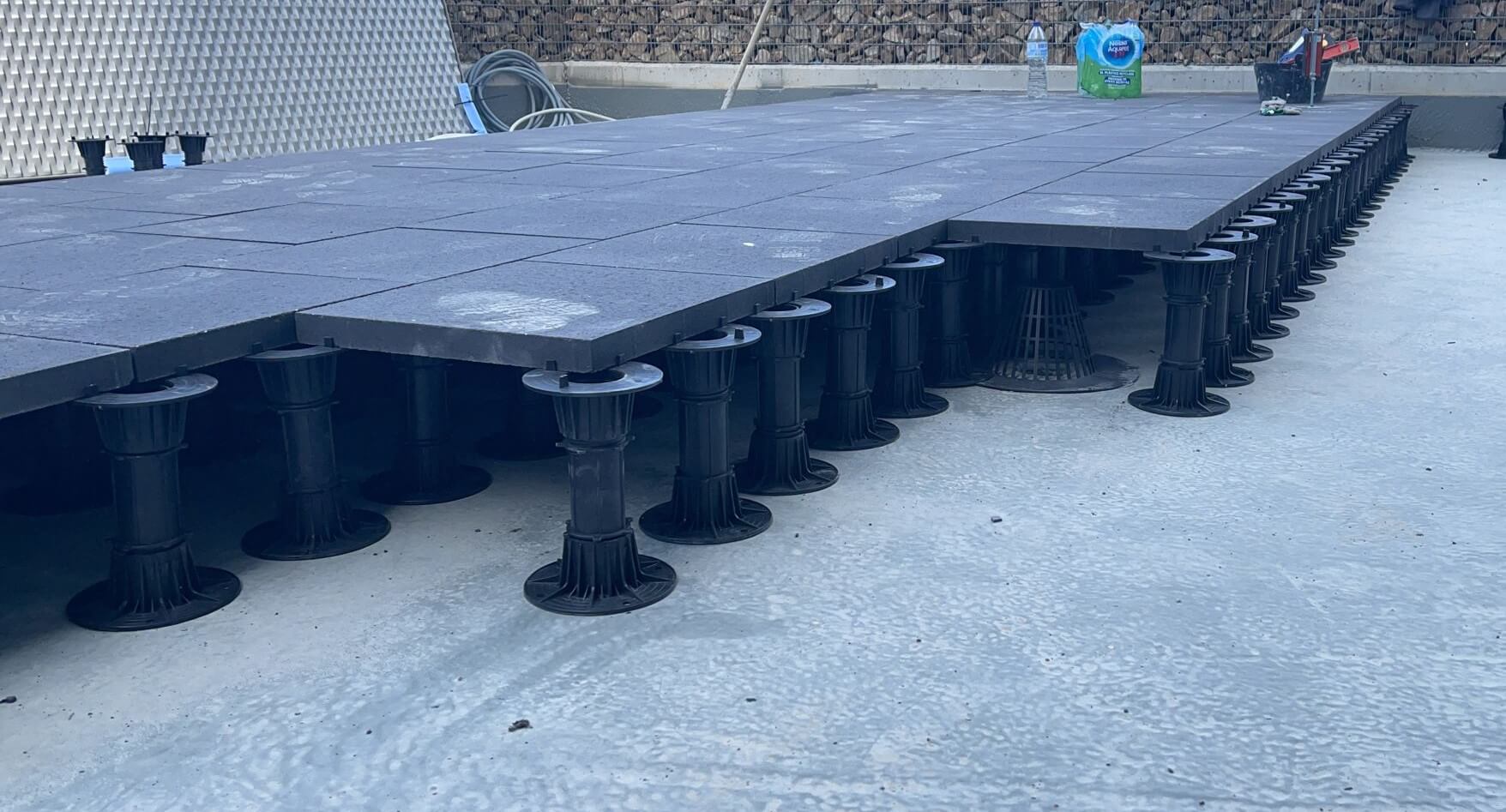

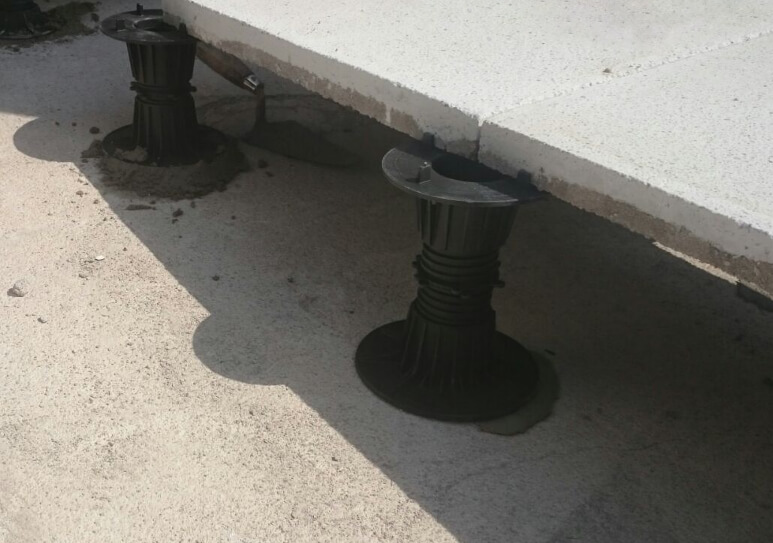

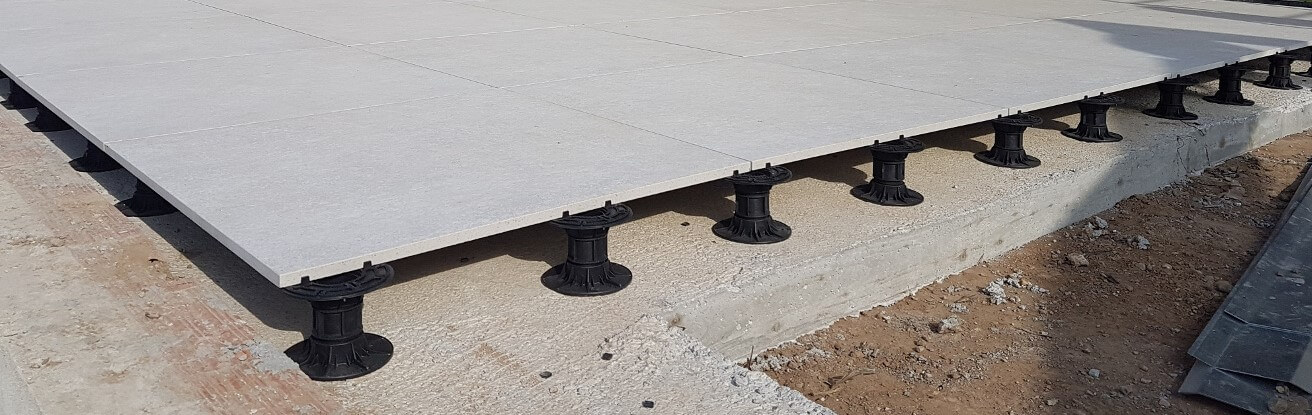

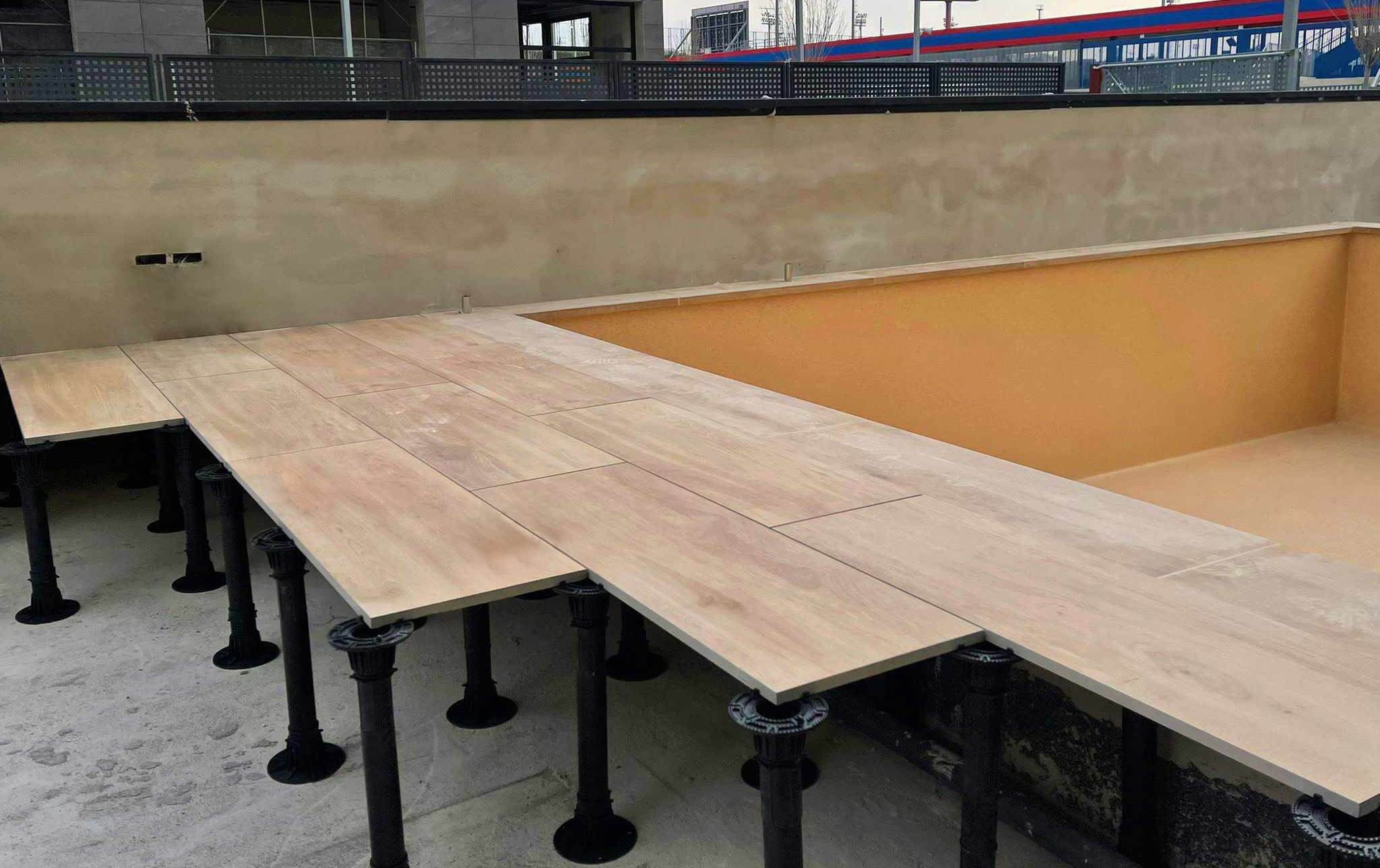

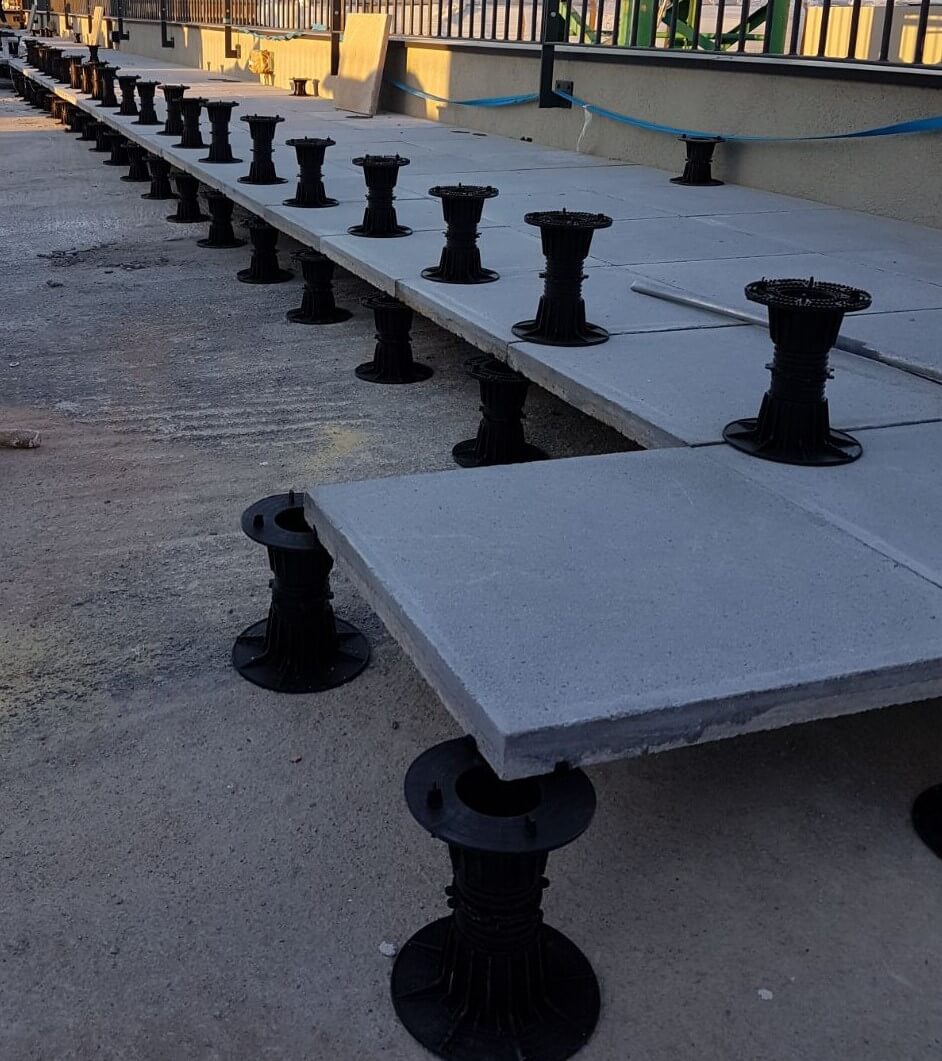

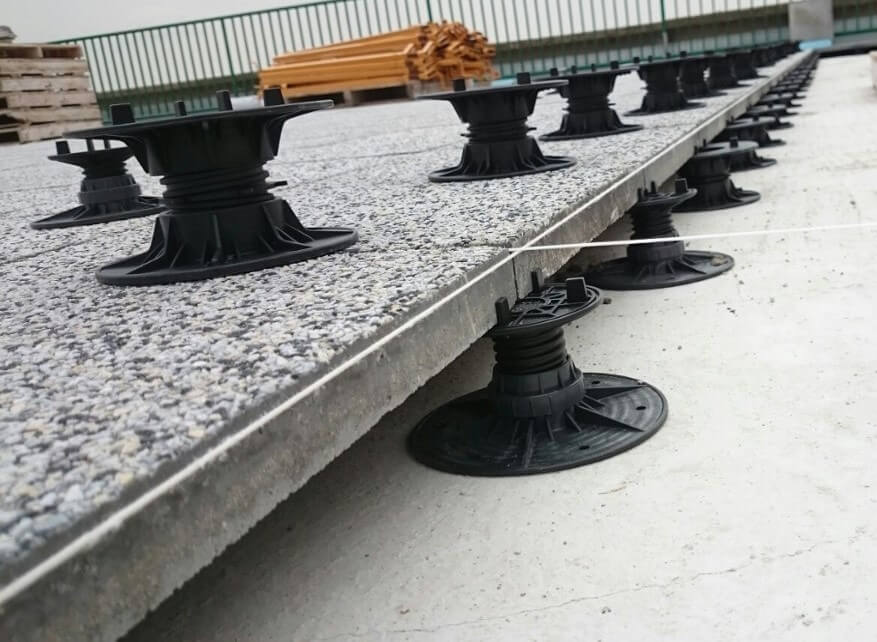

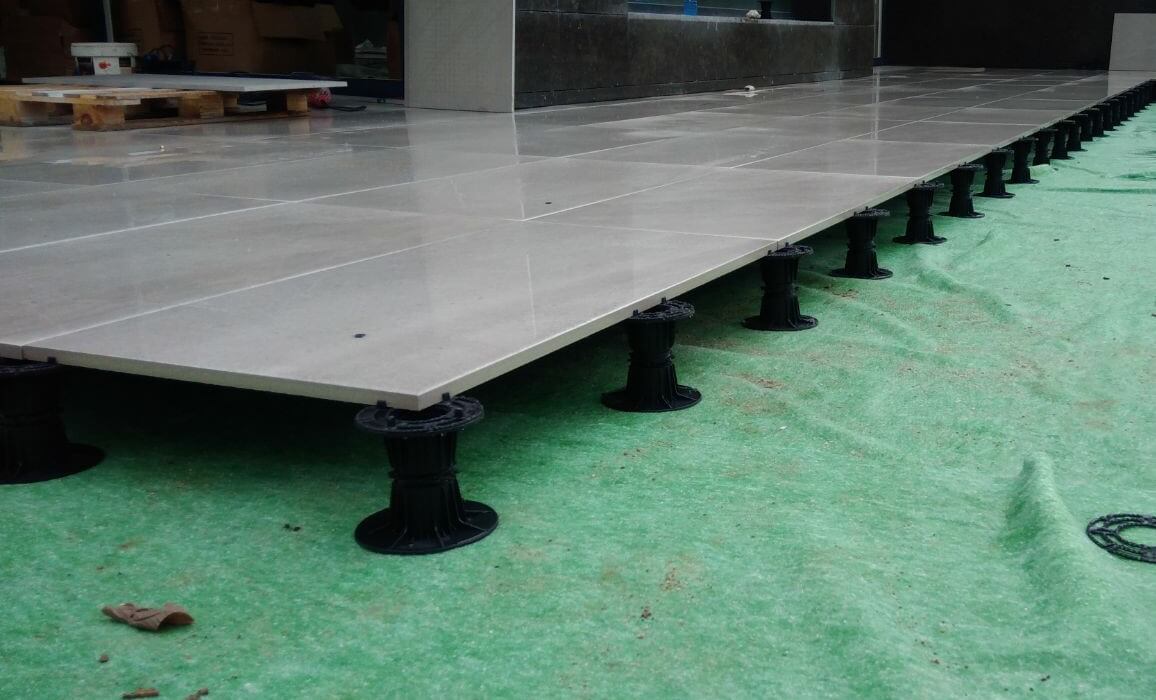

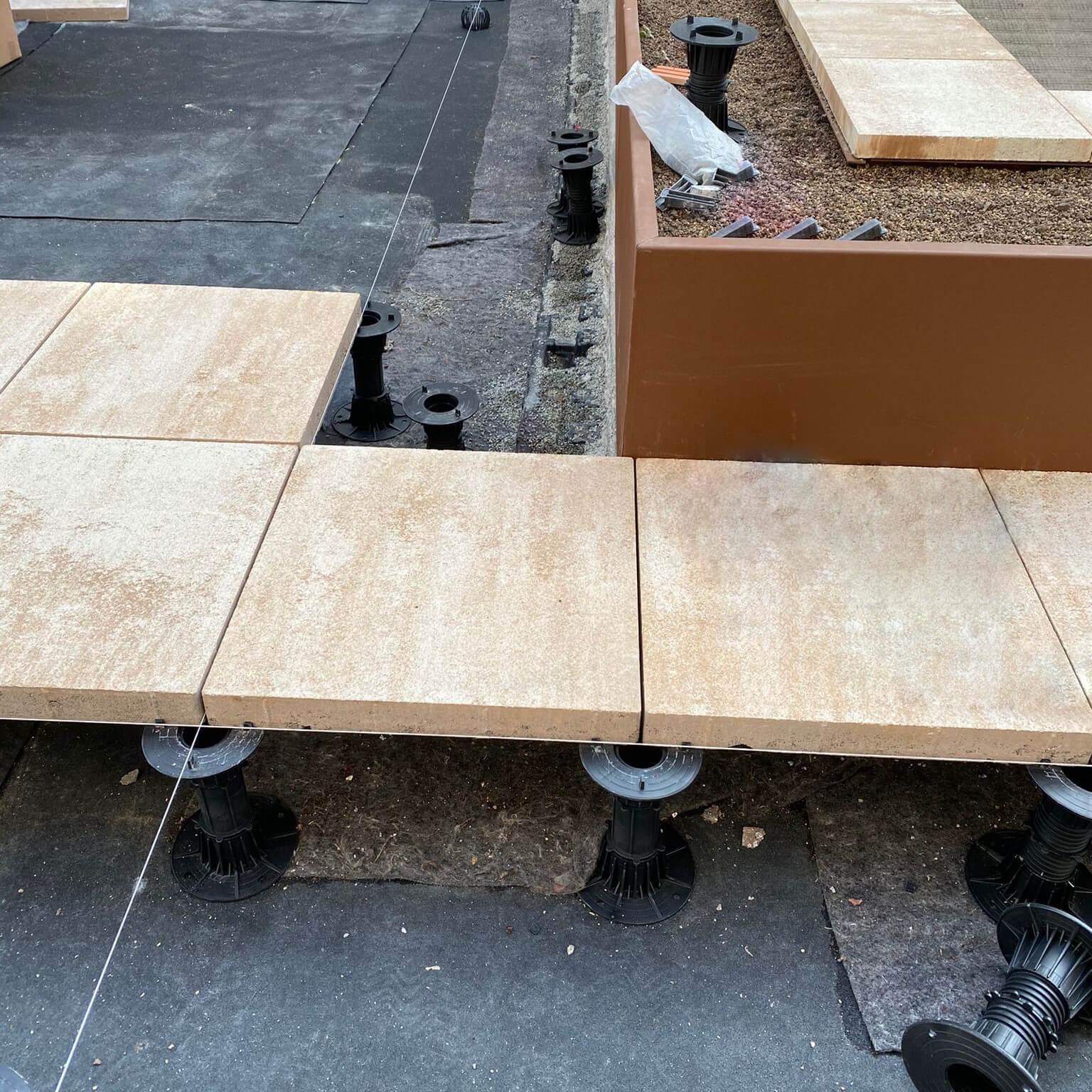

El montaje es rápido y sencillo ya que se colocan a la vez losas y apoyos de forma continuada. Una vez trazada y montada la primera hilera, la ubicación del resto es puramente mecánica, pues a cada losa le corresponde un apoyo. Es importante trazar con cordeles la primera línea, pues de esta inicial alineación depende el resto del montaje, que se irá acoplando sucesivamente tipo puzle.

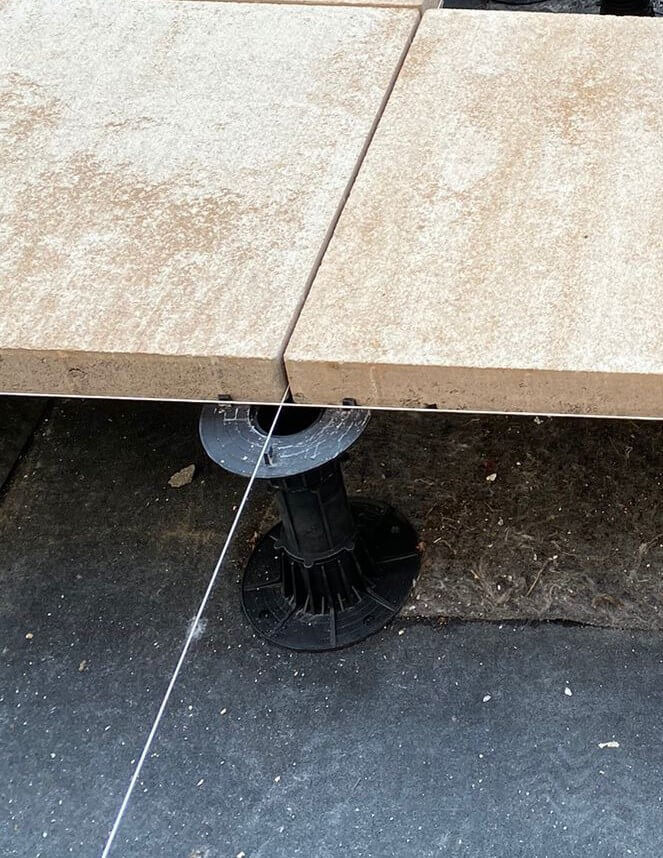

Colocación: La colocación y nivelación se realiza mediante cuerdas y nivel de burbuja. No se recomienda la nivelación con equipos láser ya que las posibles irregularidades de las baldosas podrían producir errores.

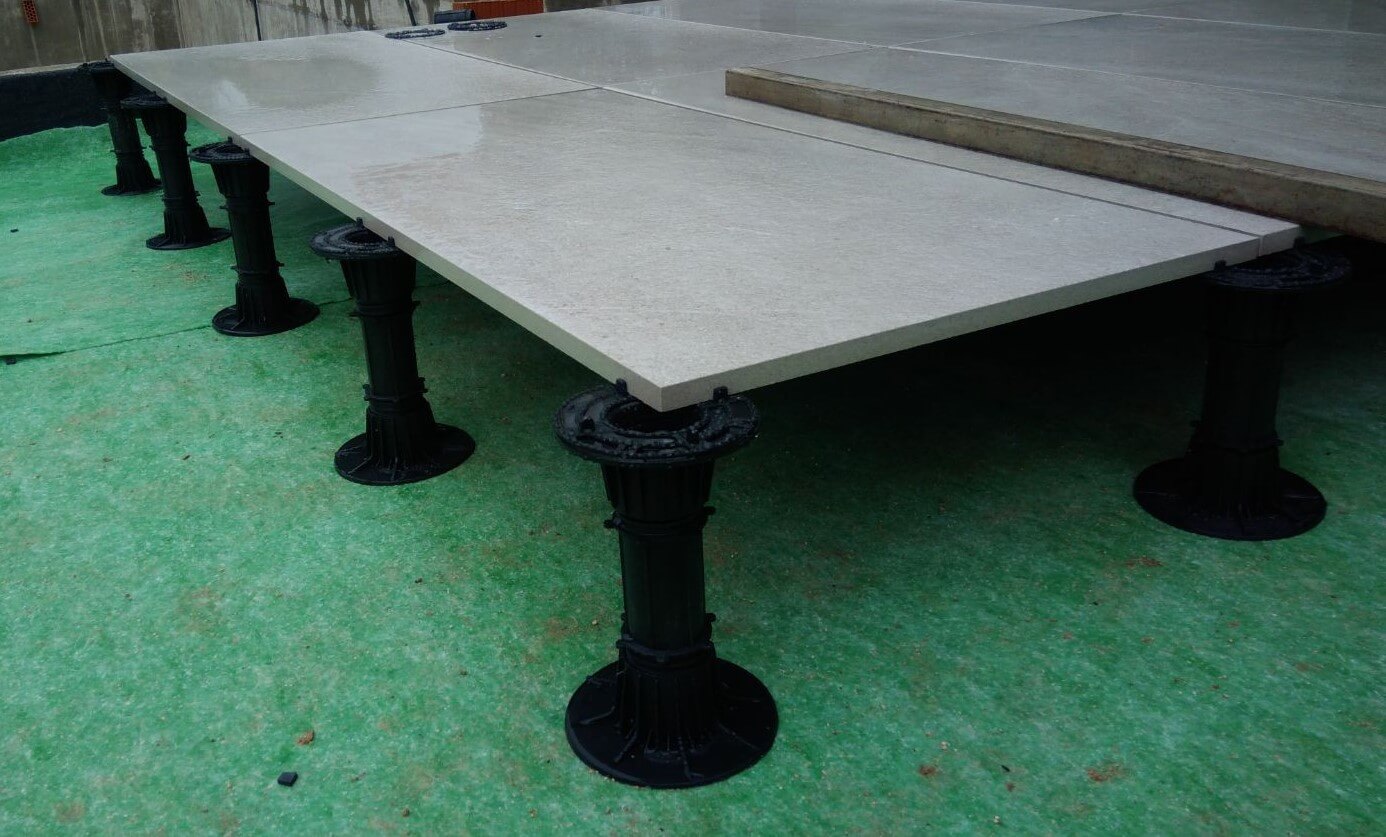

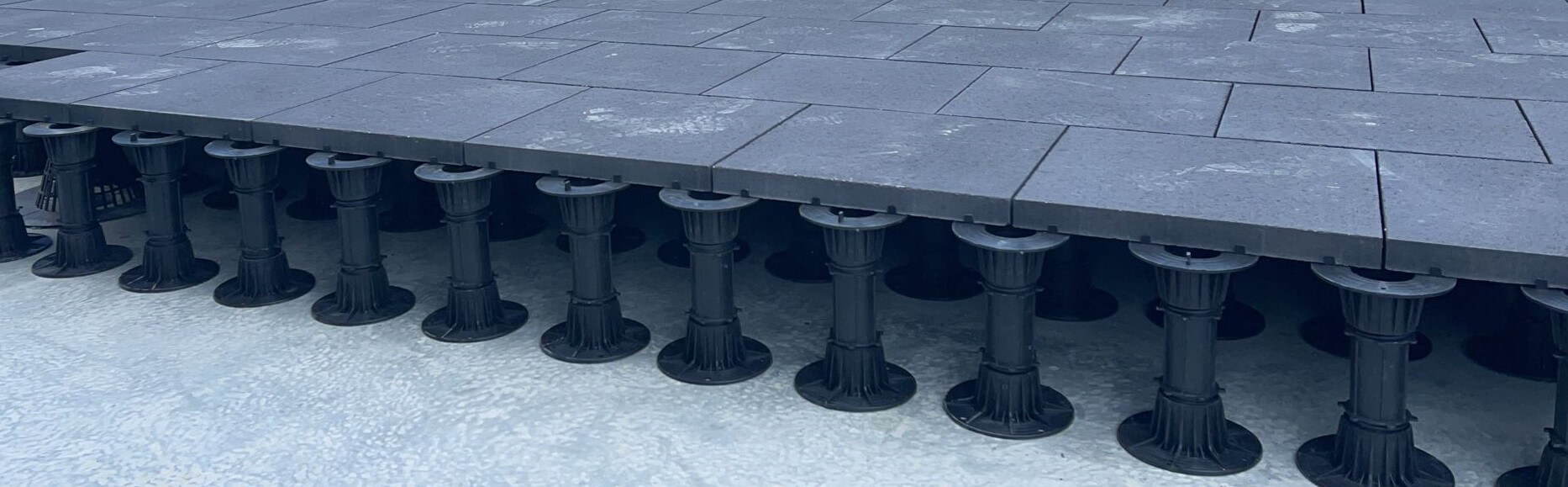

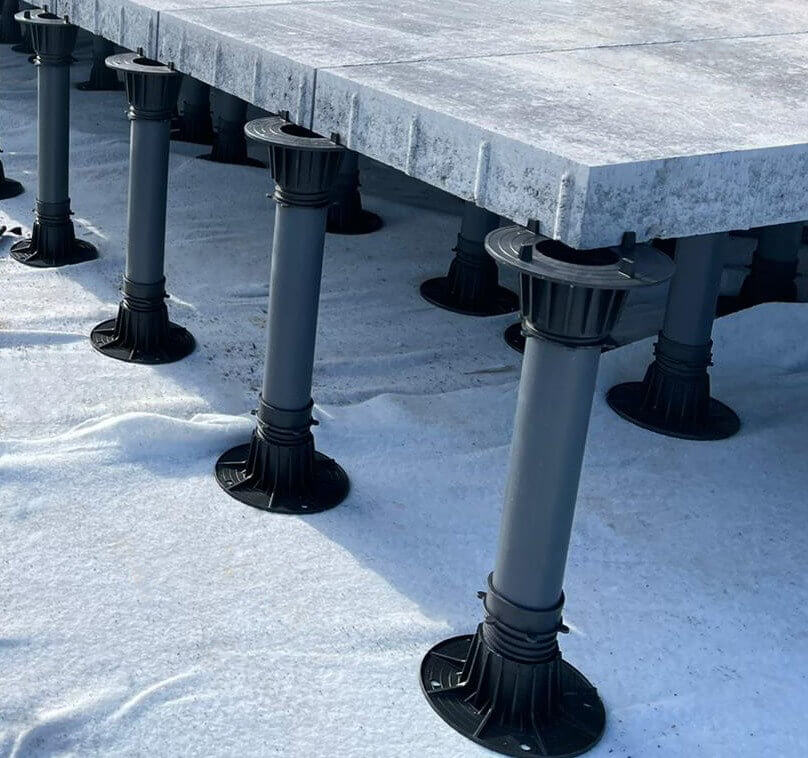

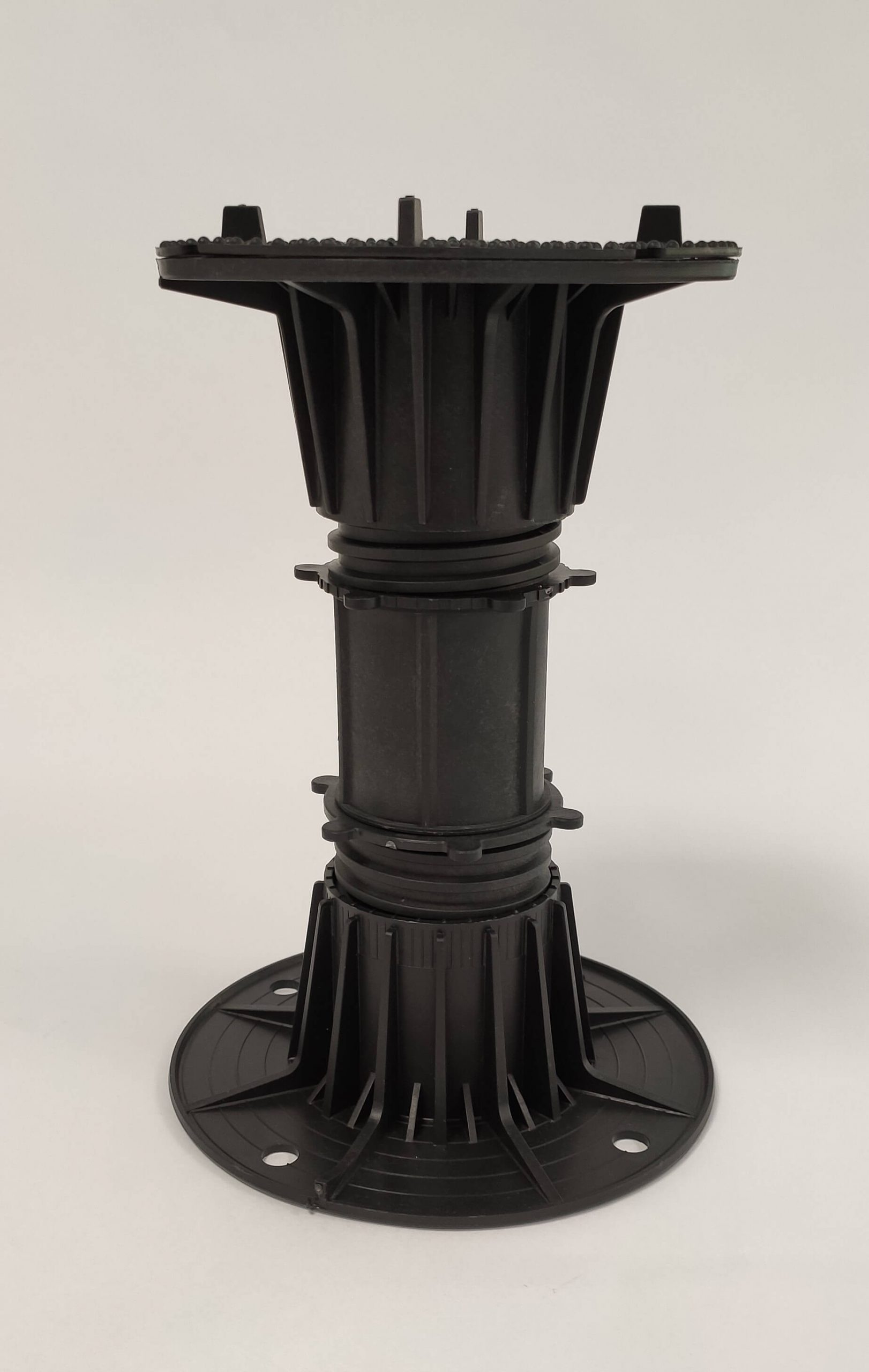

Modelos regulables: Con estos modelos se obtienen alturas desde los 50 mm hasta los 670 mm, compensan la pendiente desde Plana hasta un 2%.
*Para alturas o pendientes mayores consultar con el Departamento Técnico.
Modelos no regulables: El modelo no regulable se compone a partir de unas plaquetas de geometría cuadrada de dimensiones 100×100 cm con dos espesores distintos, el modelo SC10 de 10 mm y el modelo SC15 de 15 mm de espesor. Ambos son apilables pudiendo obtenerse alturas de hasta 50 mm.
